GMP

一、Golang“调度器”的由来？

(1) 单进程时代不需要调度器

一切的软件都是跑在操作系统上，真正用来干活(计算)的是 CPU。

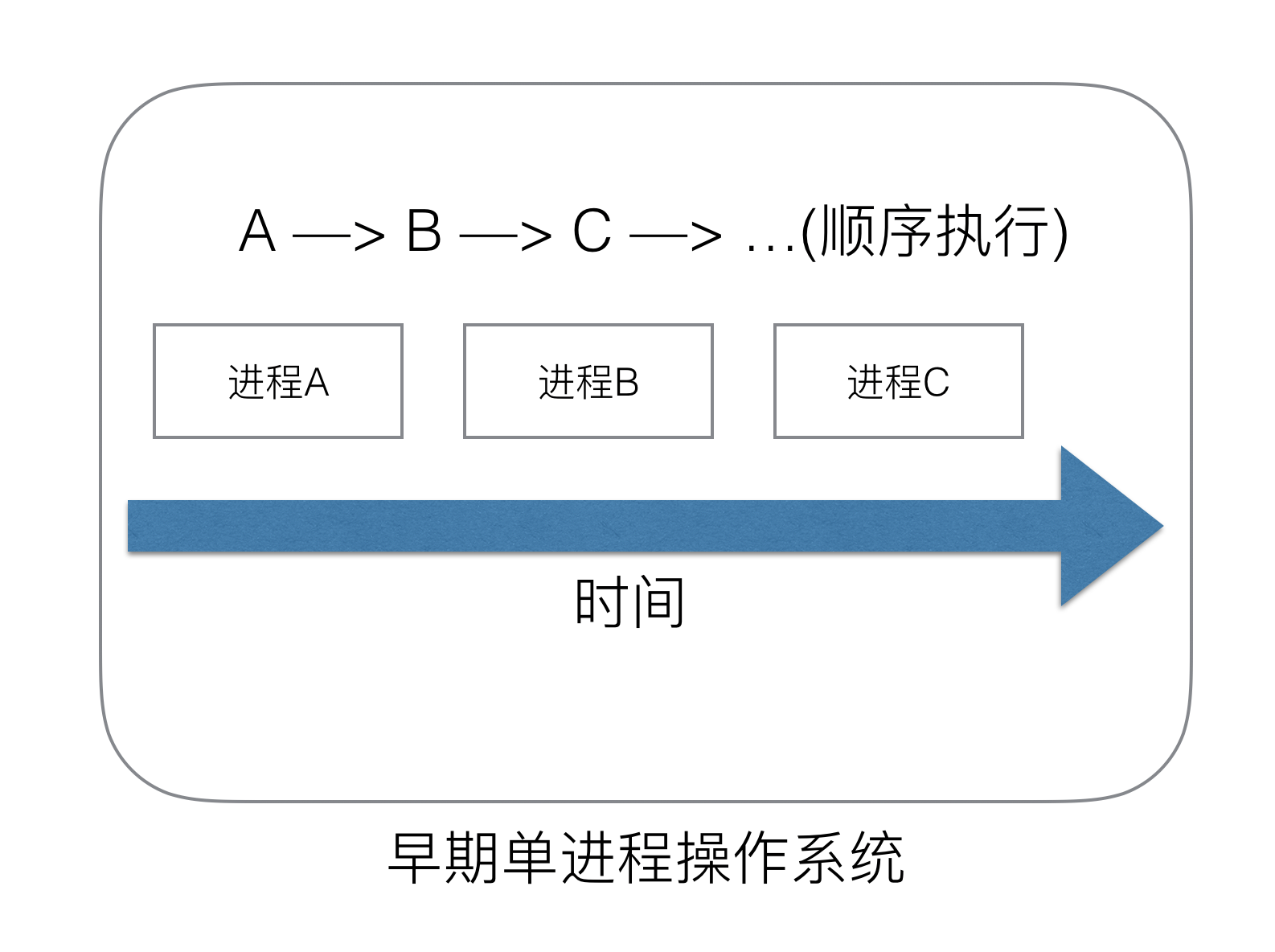

  • 早期的操作系统每个程序就是一个进程，直到一个程序运行完，才能进行下一个进程，就是“单进程时代”
  • 一切的程序只能串行发生。

早期的单进程操作系统，面临2个问题：

1.单一的执行流程，计算机只能依次处理任务

2.单次任务进程阻塞所带来的CPU时间浪费

那么能不能有多个进程来宏观一起来执行多个任务呢？

(2)多进程/线程时代有了调度器需求

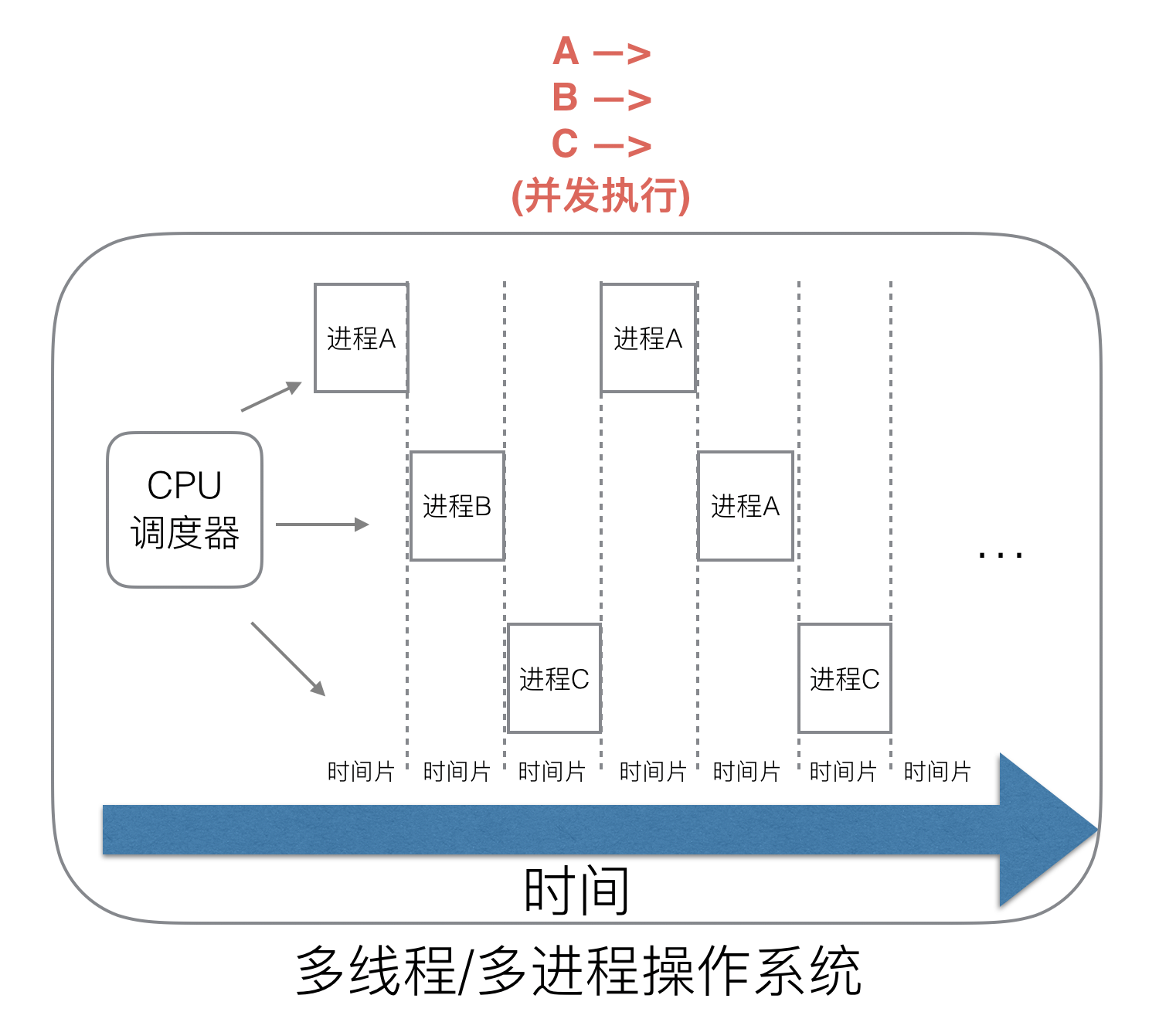

多进程并发

  • 在多进程/多线程的操作系统中，因为一个进程阻塞，cpu 可以立刻切换到其他进程中去执行
  • 调度 cpu 的算法可以保证在运行的进程都可以被分配到 cpu 的运行时间片
  • 从宏观来看，似乎多个进程是在同时被运行

但是对于 Linux 操作系统来讲，cpu 对进程的态度和线程的态度是一样的 但新的问题就又出现了：

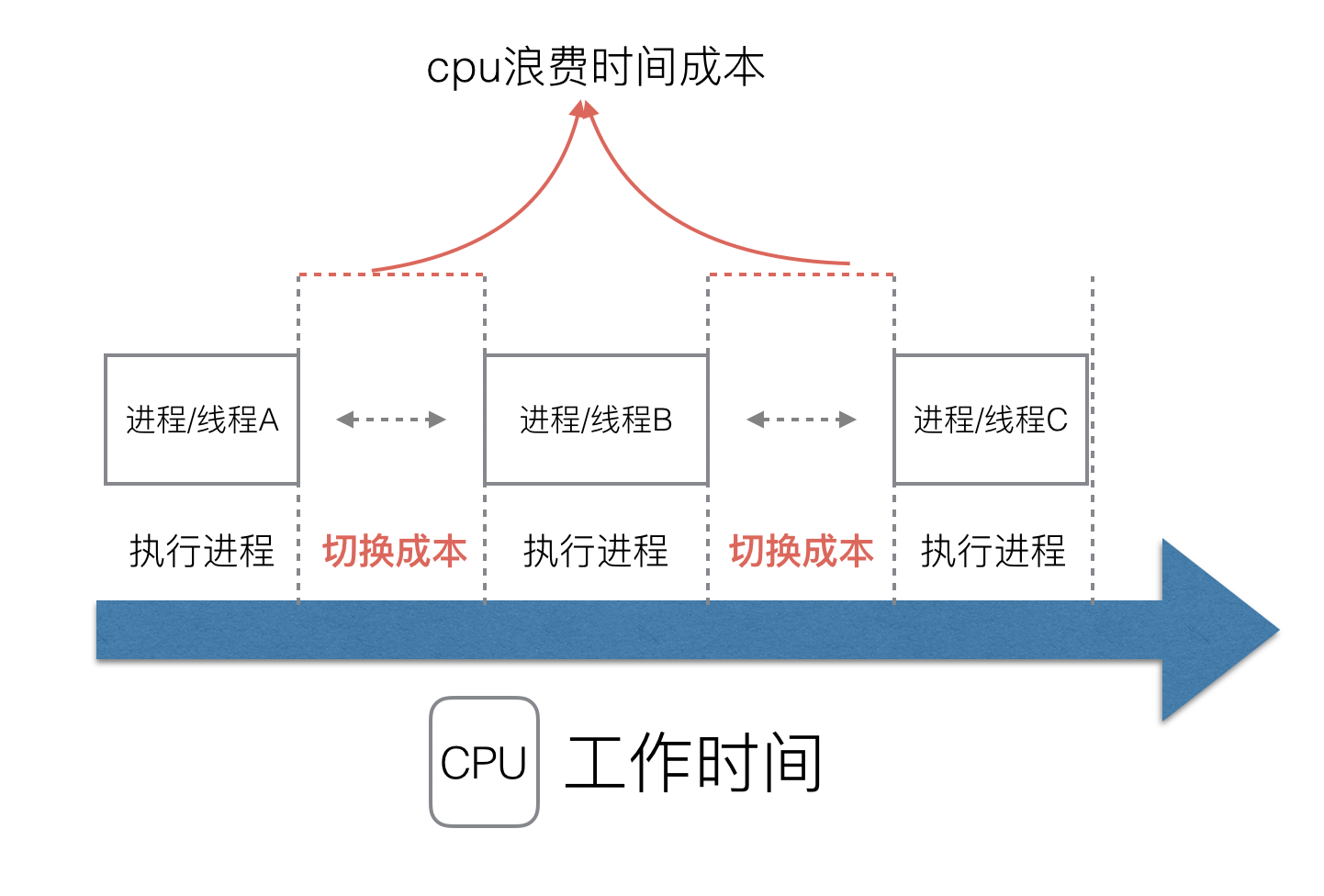

  • 调度的高消耗 CPU:
    • 进程拥有太多的资源，进程的创建、切换、销毁，都会占用很长的时间，但如果进程过多，CPU 有很大的一部分都被用来调度进程
    • CPU 调度切换的是进程和线程，实际上多线程开发要考虑同步竞争等问题，如锁、竞争冲突等
  • 高内存占用: 为每个任务都创建一个线程是不现实的，因为会消耗大量的内存(进程虚拟内存会占用4GB[32位操作系统], 而线程也要大约4MB)

怎么才能提高 CPU 的利用率呢？

(3)协程来提高CPU利用率

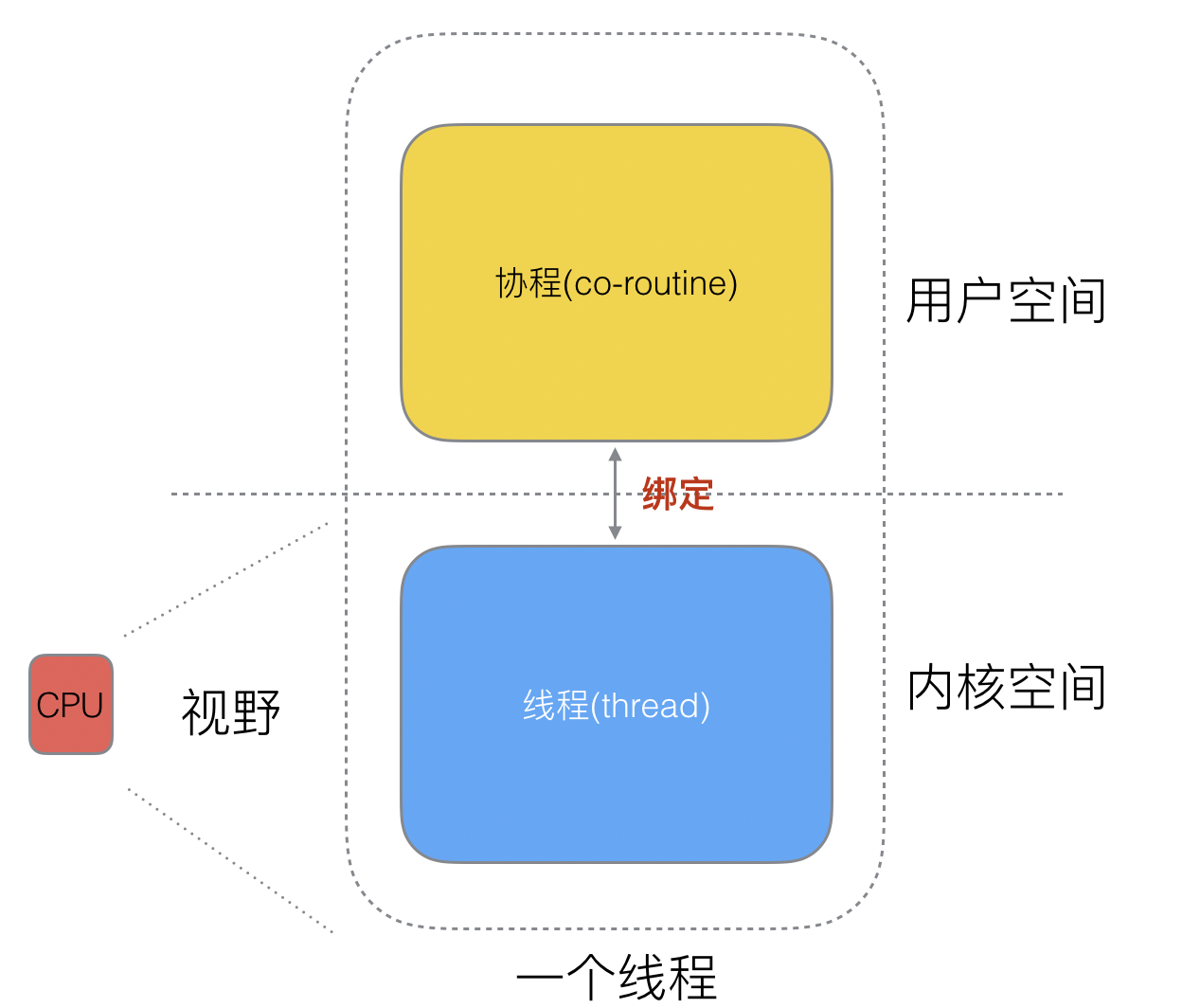

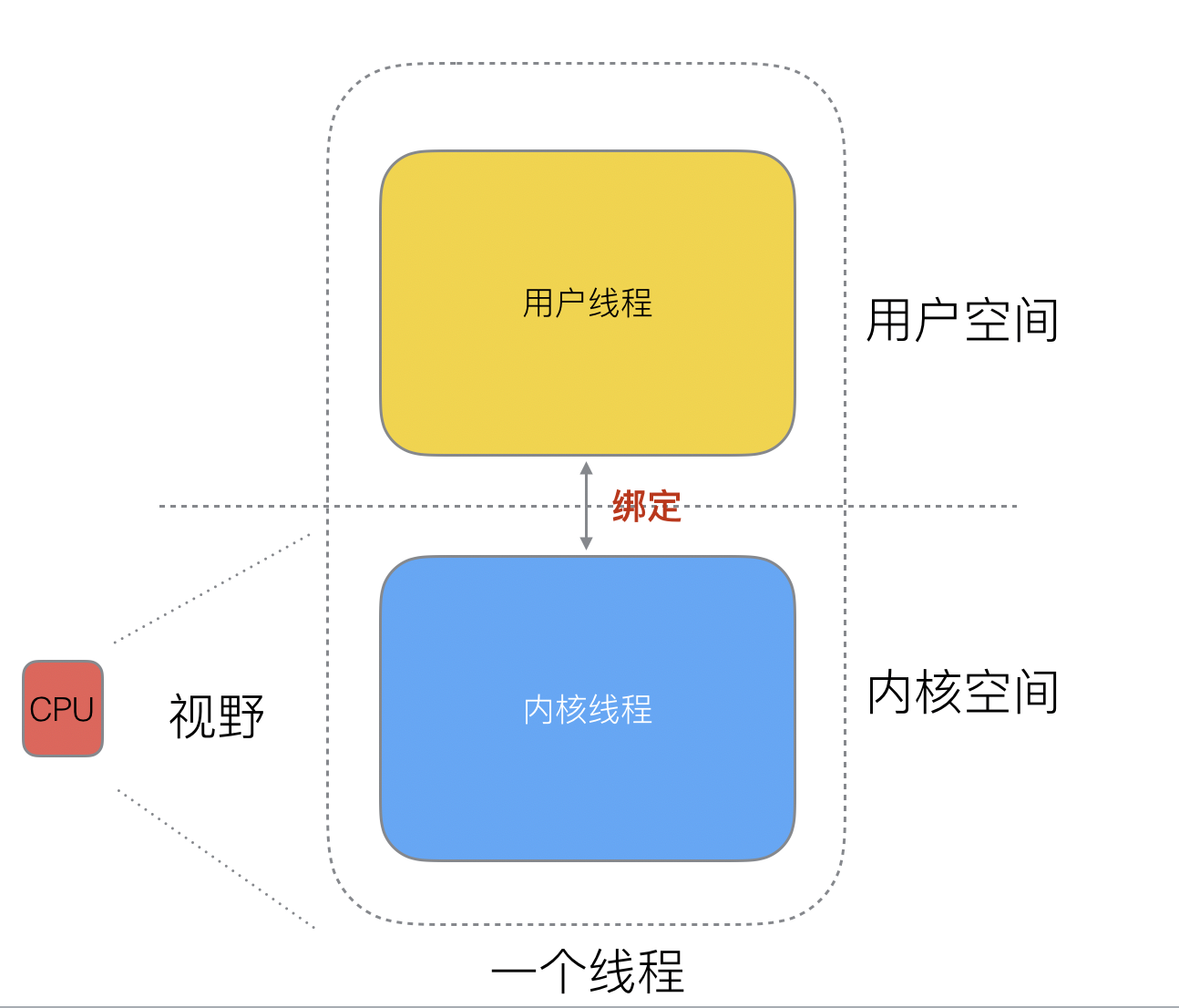

其实一个线程分为“内核态“线程和”用户态“线程。

一个“用户态线程”必须要绑定一个“内核态线程”，但是 CPU 并不知道有“用户态线程”的存在，它只知道它运行的是一个“内核态线程”(Linux的PCB进程控制块)。

这样，内核线程依然叫“线程(thread)”，用户线程叫“协程(co-routine)“.

_既然一个协程(co-routine)可以绑定一个线程(thread)，那么能不能多个协程(co-routine)绑定一个或者多个线程(thread)上呢？_

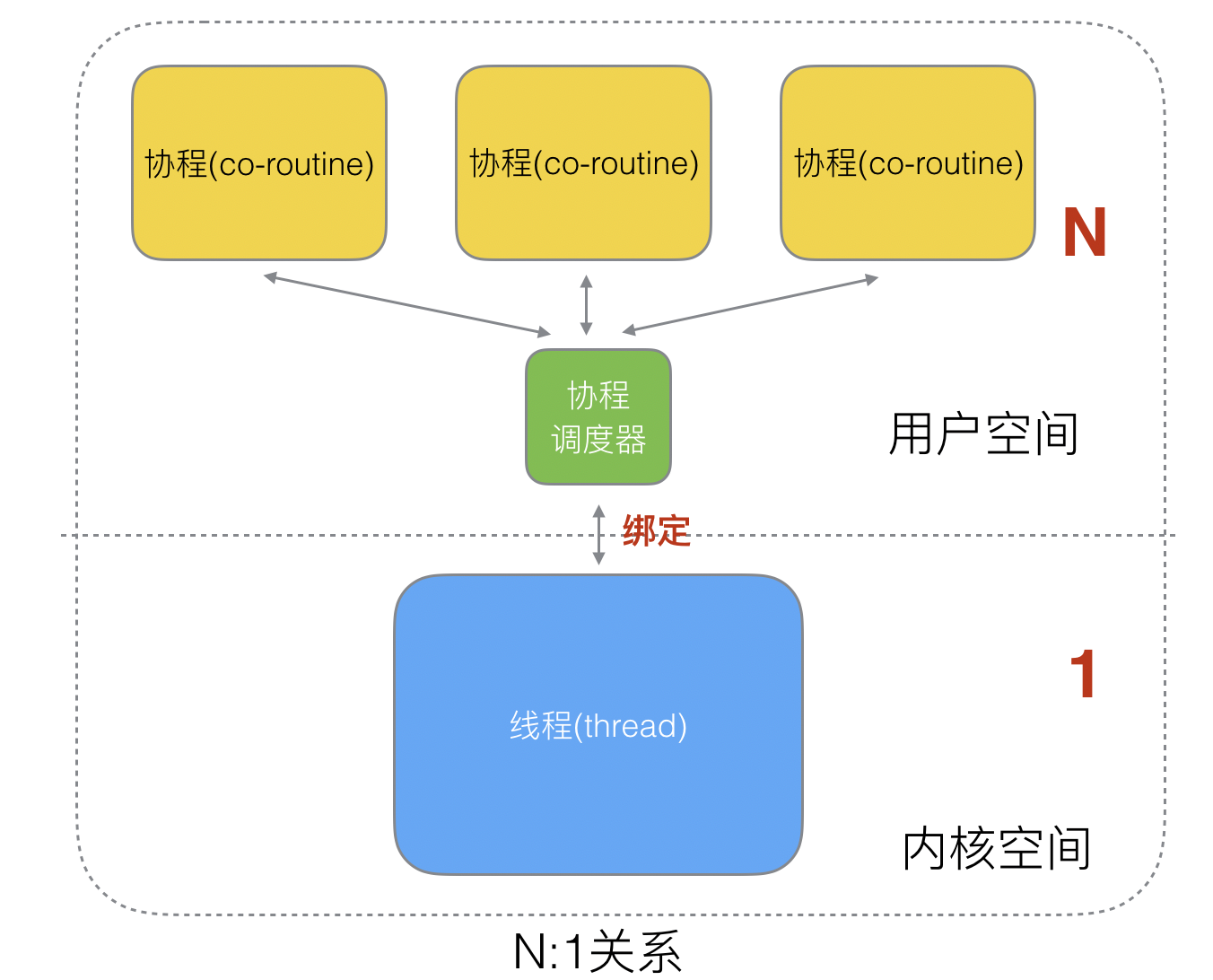

N:1关系

N个用户态协程绑定1个内核态线程

  • 优点
    • 协程在用户态线程即完成切换，不会陷入到内核态，这种切换非常的轻量快速
  • 缺点
    • 1个进程的所有协程都绑定在1个线程上
    • 某个程序用不了硬件的多核加速能力
    • 一旦某协程阻塞，造成线程阻塞，本进程的其他协程都无法执行了，根本就没有并发的能力了。

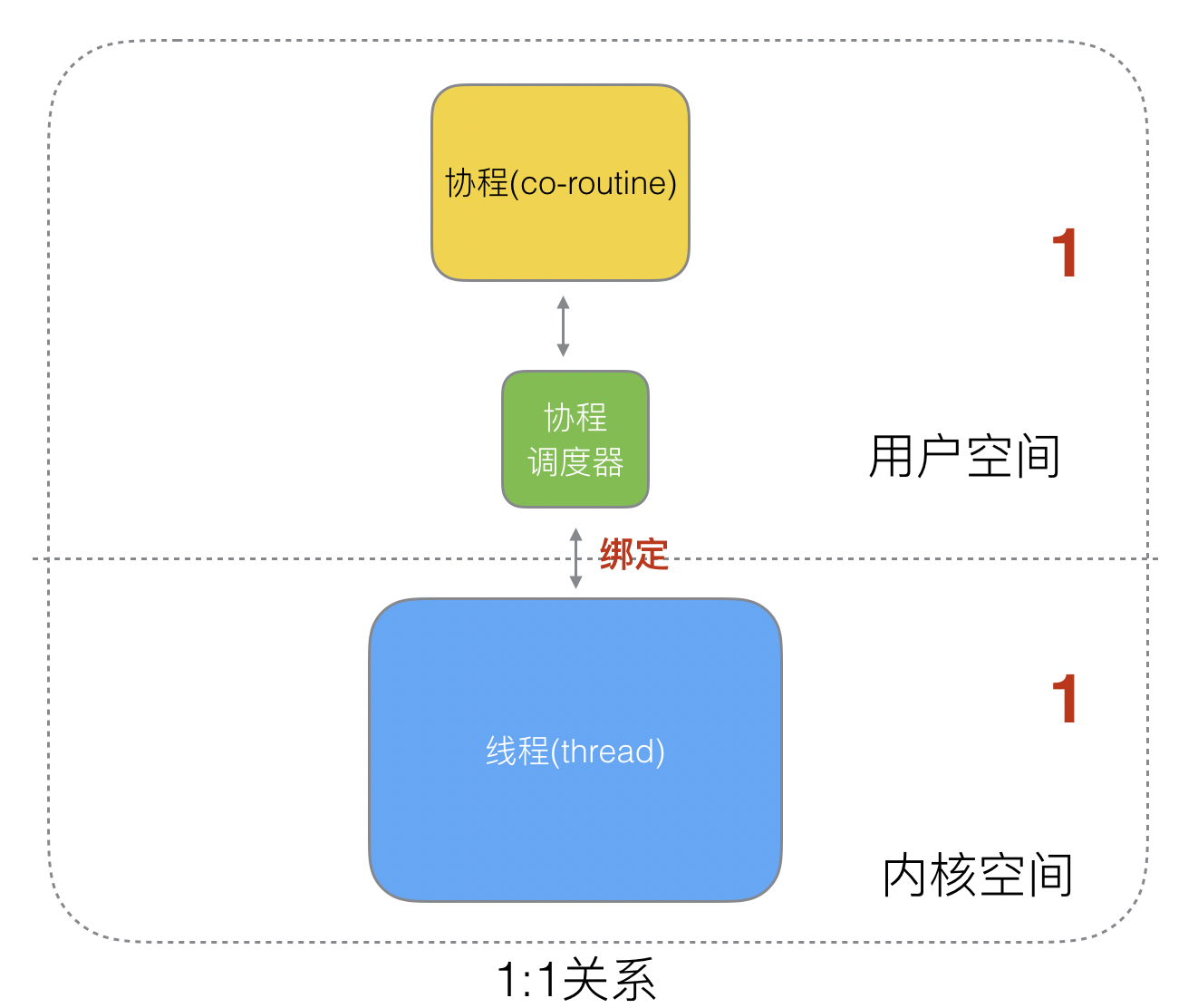

1:1 关系

1个协程绑定1个线程

  • 优点
    • 协程的调度都由 CPU 完成了，不存在N:1中阻塞的问题
  • 缺点：
    • 协程的创建、删除和切换的代价都由 CPU 完成，和进程线程调度一样，调度的高消耗 CPU

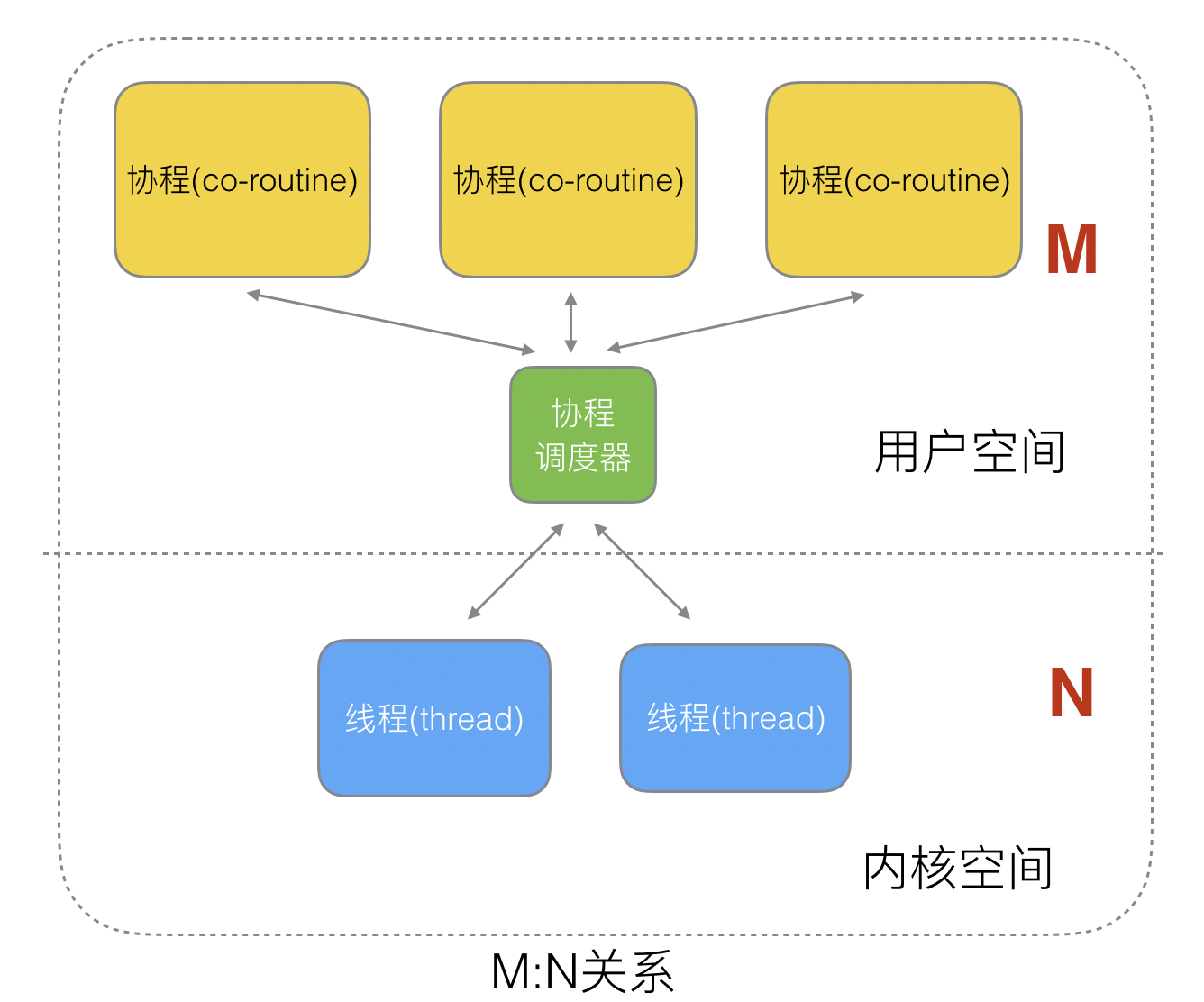

M:N关系

M个协程绑定N个线程，是N:1和1:1类型的结合，克服了以上2种模型的缺点，但实现起来最为复杂

协程跟线程是有区别的，线程由CPU调度是抢占式的，协程由用户态调度是协作式的，一个协程让出CPU后，才执行下一个协程

(4)Go语言的协程goroutine

Go为了提供更容易使用的并发方法，使用了 goroutine 和 channel。

  • 协程被称为 goroutine
    • 一个 goroutine 只占几 KB，并且这几 KB 就足够 goroutine 运行完，goroutine 的内存栈是可伸缩的，如果需要更多内容，runtime会自动为 goroutine 分配。
    • 支持在有限的内存空间内并发大量 goroutine，
  • goroutine 让一组可复用的函数运行在一组线程之上，即使有协程阻塞，该线程的其他协程也可以被runtime调度，转移到其他可运行的线程上

Goroutine 特点：

  • 占用内存更小（几kb）
  • 调度更灵活(runtime 调度)

(5)被废弃的goroutine调度器

最关键的一点就是调度协程的调度器的实现了。

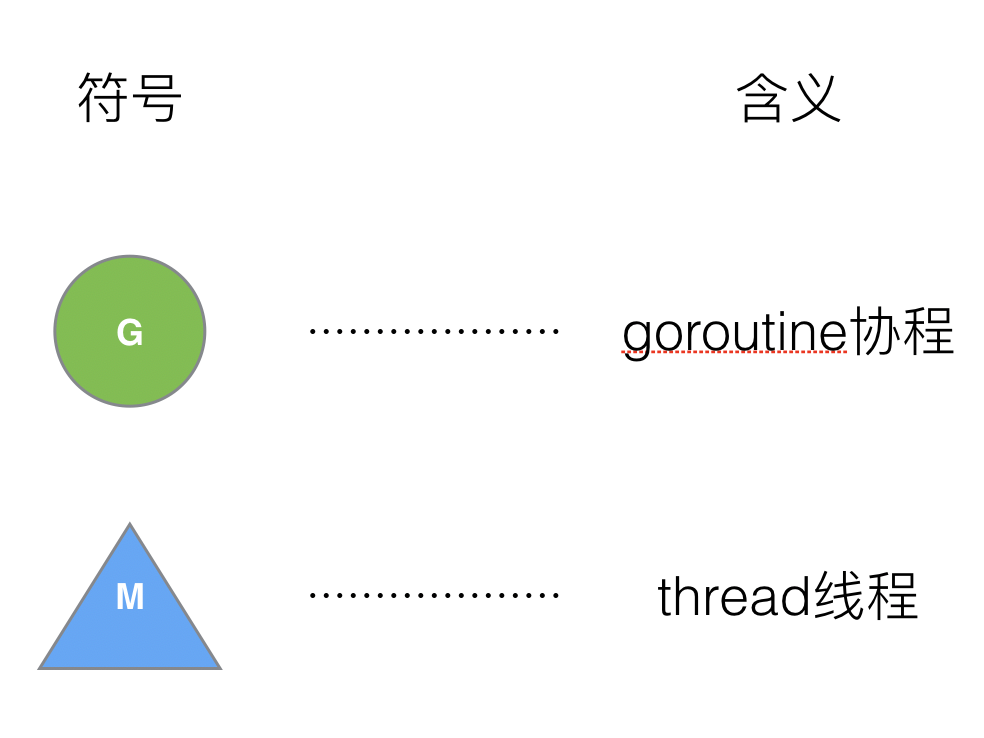

G来表示Goroutine，用M来表示线程，那么我们也会用这种表达的对应关系。

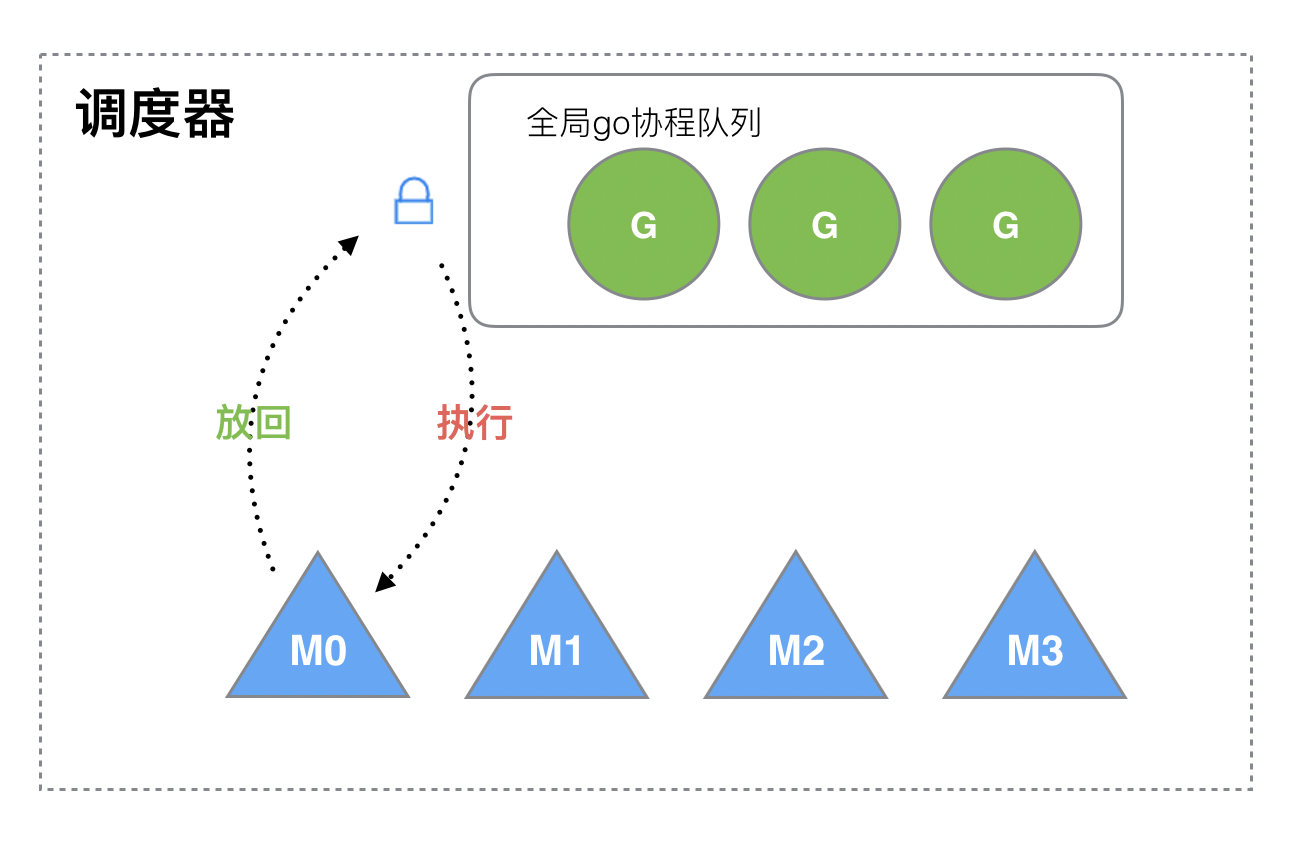

Go之前被废弃的调度器是如何运作的？

M(线程) 想要执行/放回G(协程)都必须访问全局 G 队列，并且 M 有多个，即多线程访问同一资源需要加锁进行保证互斥/同步，所以全局 G 队列是有互斥锁进行保护的

  1. 创建、销毁、调度 G 都需要每个 M 获取锁，这就形成了激烈的锁竞争。
  2. M 转移 G 会造成延迟和额外的系统负载。比如当 G 中包含创建新协程的时候，M 创建了 G’，为了继续执行 G，需要把 G’ 交给 M’ 执行，也造成了很差的局部性，因为 G’ 和 G 是相关的，最好放在 M 上执行，而不是其他 M'。
  3. 系统调用(CPU 在 M 之间的切换)导致频繁的线程阻塞和取消阻塞操作增加了系统开销。

二、Goroutine调度器的GMP模型的设计思想

面对之前调度器的问题，Go 设计了新的调度器。

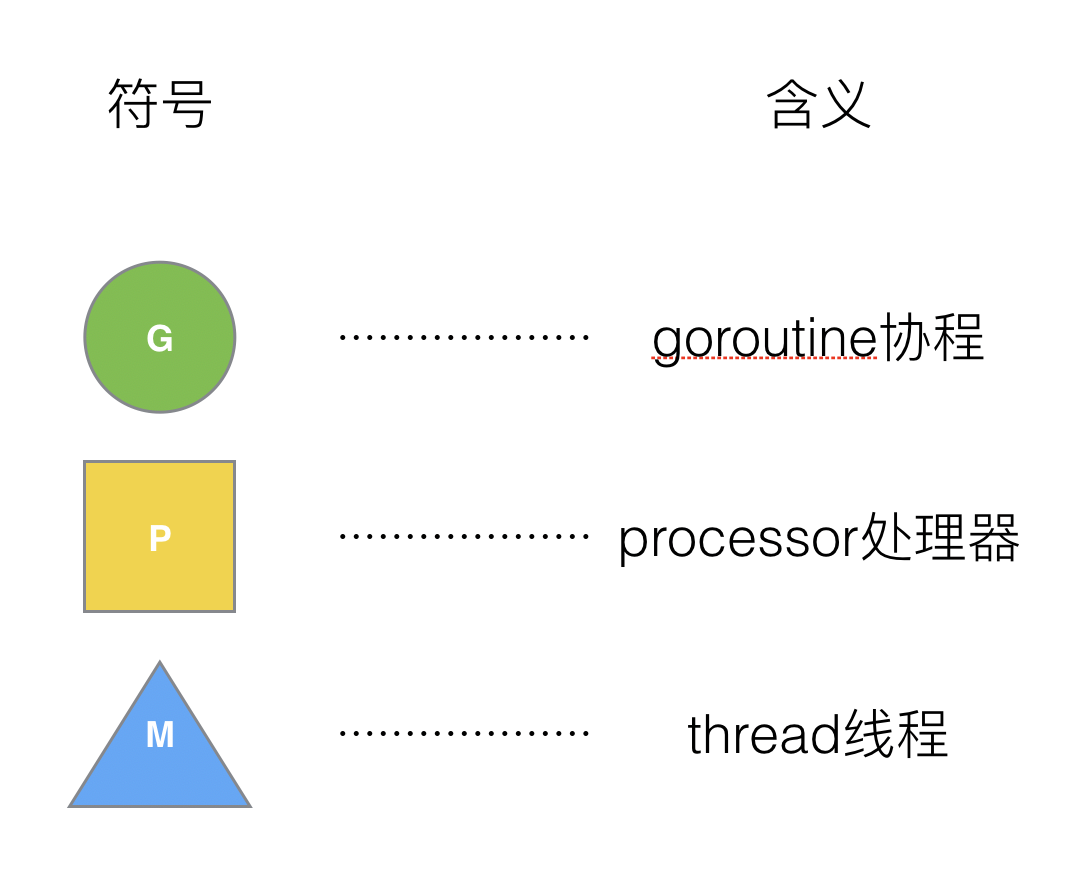

在新调度器中，除了M(thread)和G(goroutine)，又引进了P(Processor)

** Processor，它包含了运行 goroutine 的资源**，如果线程 M 想运行 goroutine ，必须先获取 P，P 中还包含了可运行的 G 队列。

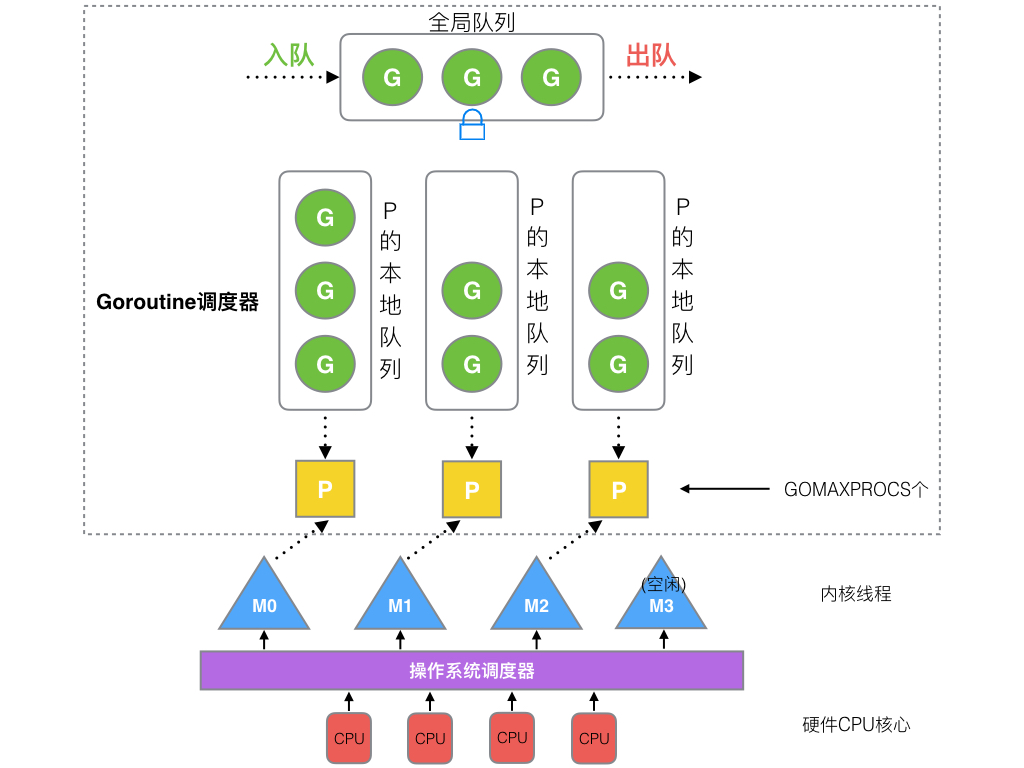

(1)GMP模型

在 Go 中，线程 M 是运行 goroutine 的实体，调度器的功能是把用户态中可运行的 goroutine 分配到工作线程上。

  1. 全局队列（Global Queue）：存放等待运行的G（goroutine）
  2. P的本地队列：同全局队列类似，存放的也是等待运行的 G，存的数量有限，不超过256个。新建G'时，G'优先加入到 P 的本地队列，如果队列满了，则会把本地队列中一半的 G 移动到全局队列
  3. P列表：所有的P都在程序启动时创建，并保存在数组中，最多有GOMAXPROCS(可配置)个。
  4. M：线程想运行任务就得获取P，从P的本地队列获取G，P队列为空时，M也会尝试从全局队列取一批G放到P的本地队列，或从其他P的本地队列拿出一半放到自己P的本地队列。M运行G，G执行之后，M会从P获取下一个G，不断重复下去

Goroutine 调度器和OS调度器是通过线程M结合起来的，每个M都代表了1个内核线程，OS调度器负责把内核线程分配到CPU的核上执行。

有关P和M的个数问题

  1. P 的数量：
  • 由启动时环境变量$GOMAXPROCS或者是由runtime的方法GOMAXPROCS()决定。这意味着在程序执行的任意时刻都只有$GOMAXPROCS个 goroutine 在同时运行。
  1. M线程的数量:
  • go 程序启动时，会设置 M 的最大数量，默认 10000.但是内核很难支持这么多的线程数，所以这个限制可以忽略。
  • runtime/debug 中的 SetMaxThreads 函数，设置 M 的最大数量
  • 一个 M 阻塞了，会创建新的 M

M 与 P 的数量没有绝对关系，一个 M 线程阻塞，P 就会去创建或者切换另一个 M，所以，即使 P 的默认数量是1，也有可能会创建很多个 M 出来。

P和M何时会被创建

  1. P 何时创建：在确定了 P 的最大数量 n 后，运行时系统会根据这个数量创建 n个P
  2. M 何时创建：古国没有足够的 M 线程来关联 P 并运行其中的可运行的 G
  • 比如所有的 M 线程此时都阻塞住了，而 P 中还有很多就绪任务
    • 先去就会去寻找空闲的 M 执行协程任务
    • 如果没有空闲的，就会去创建新的 M

(2)调度器的设计策略

复用线程：避免频繁的创建、销毁线程，而是对线程的复用

  1. work stealing机制

当本线程无可运行的 G 时，尝试从全局队列或者其他线程绑定的 P 获取待执行的任务 G，而不是销毁线程

  1. hand off机制

当本线程 M 因为 G 进行系统调用阻塞时，线程 M 释放绑定的 P ，把 P 转移给其他空闲的线程执行

  1. 抢占
  • 在 goroutine 中要等待一个协程主动让出 CPU 才执行下一个协程
  • 一个 goroutine 最多占用 CPU 10ms，防止其他 goroutine 被阻塞饿死

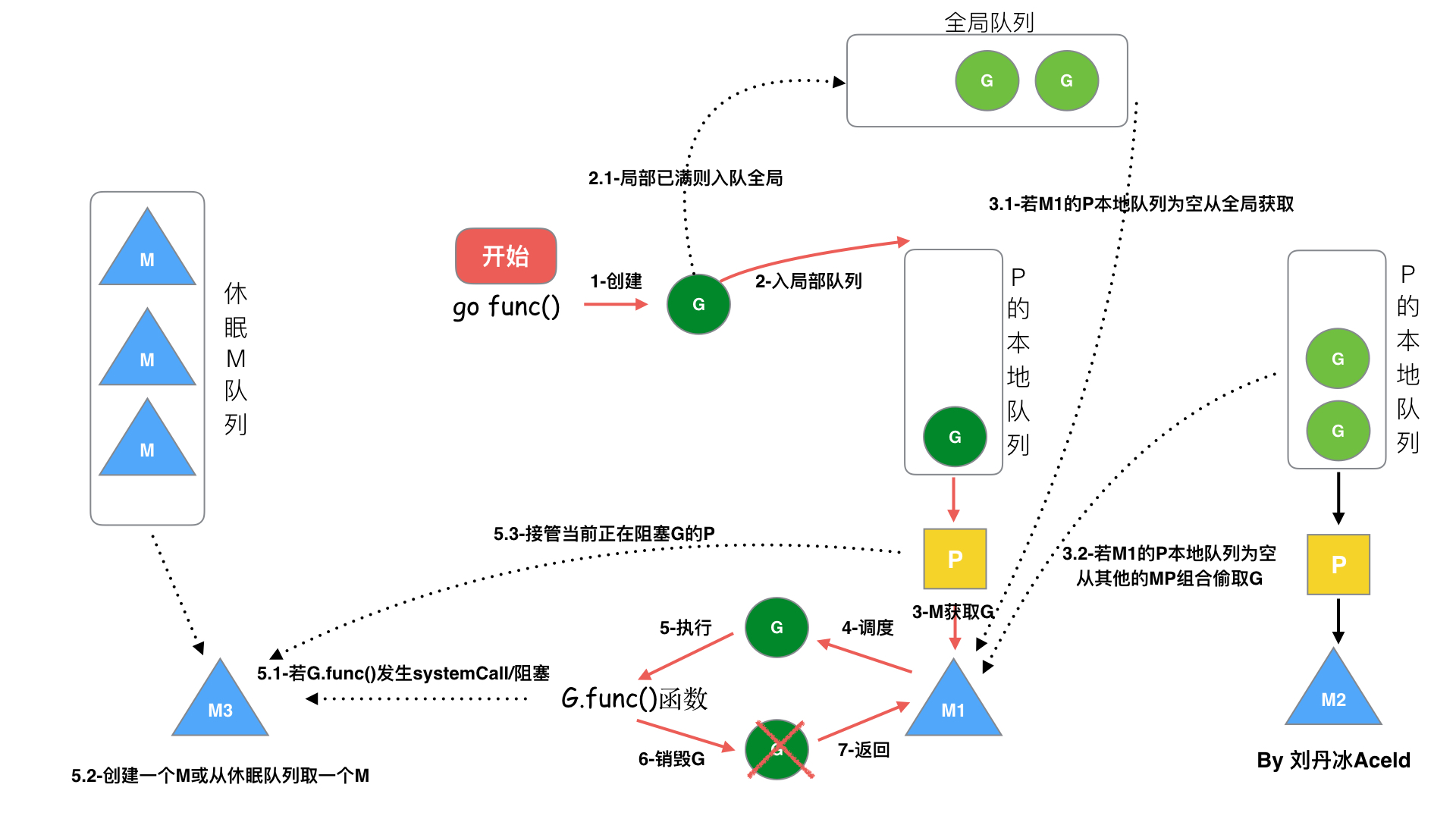

(3) go func() 调度流程

  1. go 关键字来创建一个程序调用的 goroutine；
  2. 有两个存储 G 的队列，一个是局部调度器 P 的本地队列、一个是全局 G 队列。
  • 新创建的 G 会先保存在 P 的本地队列中
  • 如果 P 的本地队列已经满了就会保存在全局的队列中
  1. G 只能运行在 M 中，一个 M 必须持有一个 P，M与P是1：1 的关系。
  • M 会从 P 的本地队列弹出一个可执行状态的 G 来执行
  • 如果 P 的本地队列为空，就会从其他的 MP 组合获取一个可执行的 G 来执行或者从全局 G 队列获取任务
  1. 一个 M 调度 G 执行的过程是一个循环机制；
  • 当 M 执行某一个 G 时候如果发生了 syscall 或则其余阻塞操作引起的 M 阻塞
    • 如果当前 P 中有一些 G 在执行，runtime 会把这个线程 M 从 P 中摘除(detach)，然后再创建一个新的操作系统的线程(如果有空闲的线程可用就复用空闲线程)来服务于这个 P；
  • 当 M 系统调用结束时候
    • G 会尝试获取空闲 P 任务，并放入到这个 P 的本地队列
    • 如果 G 获取不到空闲 P，那么这个线程 M 变成休眠状态，G 放回到全局队列

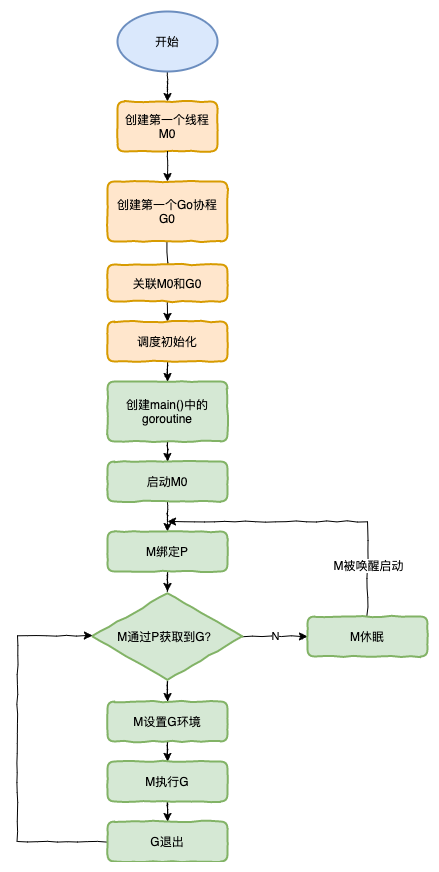

(4)调度器的生命周期

特殊的 M0和G0

  1. M0是启动程序后的编号为0的主线程，这个 M 对应的实例会在全局变量 runtime.m0，不需要在 heap 上分配，M0 负责执行初始化操作和启动第一个 G， 在之后 M0 就和其他的 M 一样
  2. G0是每次启动一个 M 都会第一个创建的 goroutine，G0 仅用于负责调度的 G，G0 不指向任何可执行的函数, 每个 M 都会有一个自己的 G0。在调度或系统调用时会使用 G0 的栈空间, 全局变量的 G0 是 M0 的 G0。
package main

import "fmt"

func main() {
    fmt.Println("Hello world")
}

分析：

  1. runtime 创建最初的线程 m0 和 goroutine g0，并把2者关联。
  2. 调度器初始化：初始化 m0、栈、垃圾回收，以及创建和初始化由 GOMAXPROCS 个 P 构成的 P 列表。
  3. 示例代码中的 main 函数是main.main
  • runtime中也有1个 main 函数——runtime.main
  • 代码经过编译后，runtime.main会调用main.main
  • 程序启动时会为runtime.main创建 goroutine
  • 然后把 main goroutine 加入到 P 的本地队列。
  1. 启动 m0，m0 已经绑定了 P，会从 P 的本地队列获取 G，获取到 main goroutine。
  2. G 拥有栈，M 根据 G 中的栈信息和调度信息设置运行环境
  3. M 运行 G
  4. G 退出，再次回到 M 获取可运行的 G
  • 重复直到main.main退出
    • runtime.main执行 Defer 和 Panic 处理，或调用runtime.exit退出程序。

(5)可视化GMP编程

有2种方式可以查看一个程序的 GMP 的数据。

方式1：go tool trace

trace 记录了运行时的信息，能提供可视化的 Web 页面。

package main

import (
    "os"
    "fmt"
    "runtime/trace"
)

func main() {

    //创建trace文件
    f, err := os.Create("trace.out")
    if err != nil {
        panic(err)
    }

    defer f.Close()

    //启动trace goroutine
    err = trace.Start(f)
    if err != nil {
        panic(err)
    }
    defer trace.Stop()

    //main
    fmt.Println("Hello World")
}

运行程序

$ go tool trace trace.out
2020/02/23 10:44:11 Parsing trace...
2020/02/23 10:44:11 Splitting trace...
2020/02/23 10:44:11 Opening browser. Trace viewer is listening on http://127.0.0.1:33479

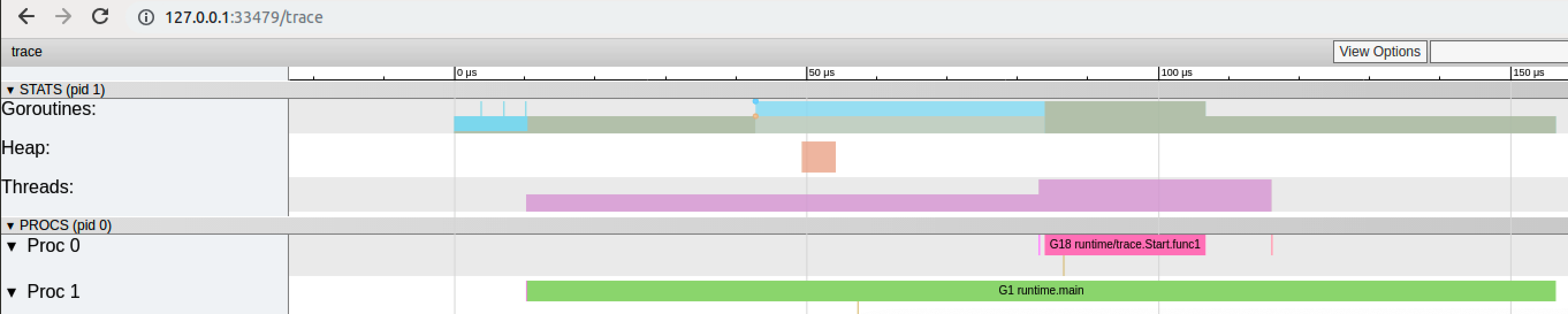

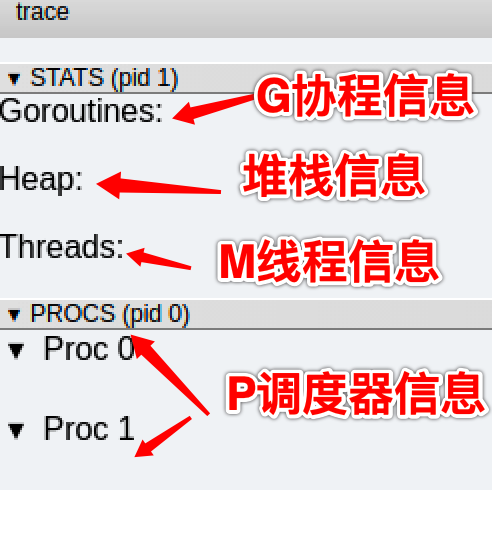

我们可以通过浏览器打开http://127.0.0.1:33479网址，点击view trace 能够看见可视化的调度流程。

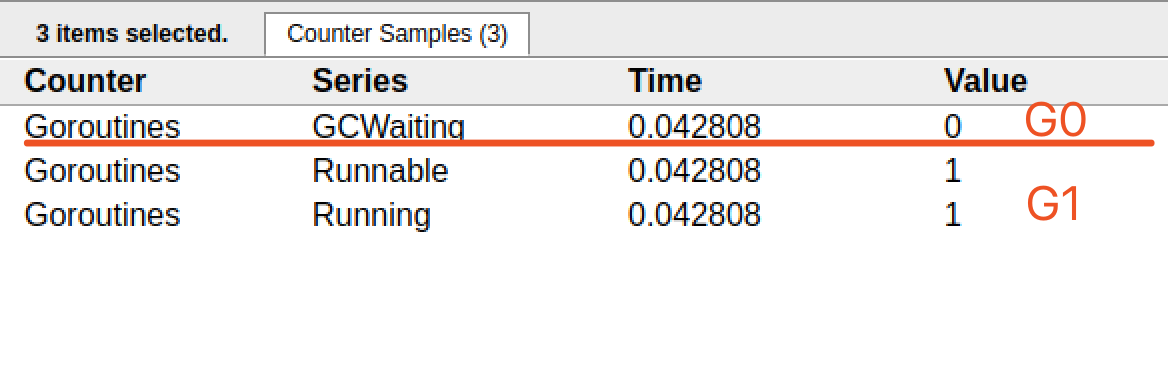

G信息

点击 Goroutines 那一行可视化的数据条，我们会看到一些详细的信息。

一共有两个 G 在程序中，一个是特殊的 G0，是每个M必须有的一个初始化的 G

其中 G1 应该就是 main goroutine (执行 main 函数的协程)，在一段时间内处于可运行和运行的状态。

M信息

点击 Threads 那一行可视化的数据条，我们会看到一些详细的信息。

一共有两个 M 在程序中，一个是特殊的 M0，用于初始化使用

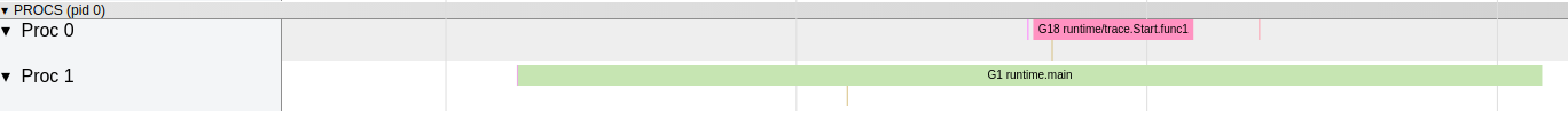

P信息

G1 中调用了main.main，创建了trace goroutine g18。G1 运行在 P1 上，G18 运行在 P0 上。

这里有两个 P，我们知道，一个 P 必须绑定一个 M 才能调度 G。

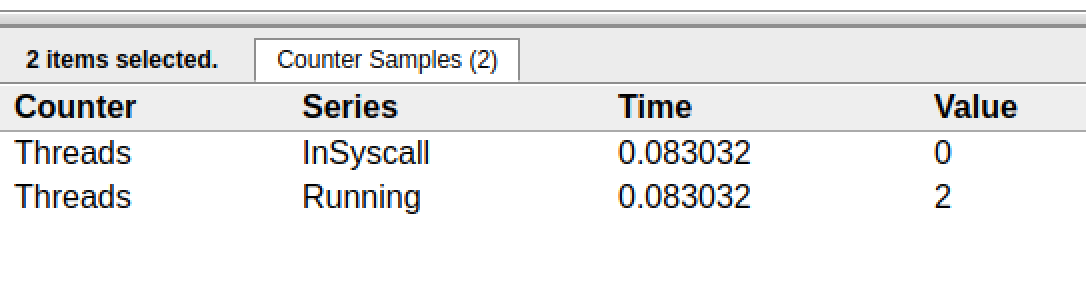

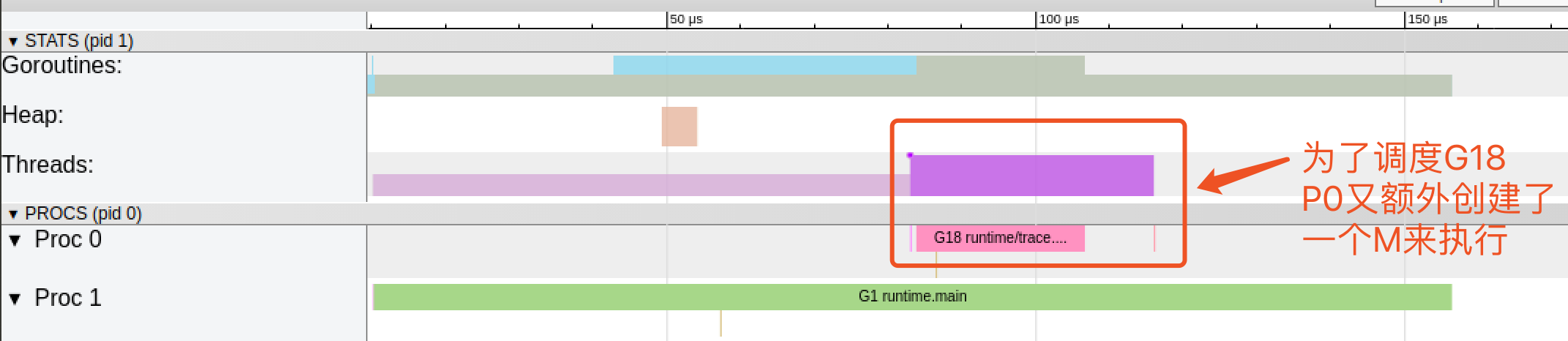

G18 在 P0 上被运行的时候，确实在 Threads 多了一个 M 的数据，点击查看如下：

多了一个 M2 应该就是 P0 为了执行 G18 而动态创建的 M2.

方式2：Debug trace

package main

import (
    "fmt"
    "time"
)

func main() {
    for i := 0; i < 5; i++ {
        time.Sleep(time.Second)
        fmt.Println("Hello World")
    }
}

编译

$ go build trace2.go

通过Debug方式运行

$ GODEBUG=schedtrace=1000 ./trace2
SCHED 0ms: gomaxprocs=2 idleprocs=0 threads=4 spinningthreads=1 idlethreads=1 runqueue=0 [0 0]
Hello World
SCHED 1003ms: gomaxprocs=2 idleprocs=2 threads=4 spinningthreads=0 idlethreads=2 runqueue=0 [0 0]
Hello World
SCHED 2014ms: gomaxprocs=2 idleprocs=2 threads=4 spinningthreads=0 idlethreads=2 runqueue=0 [0 0]
Hello World
SCHED 3015ms: gomaxprocs=2 idleprocs=2 threads=4 spinningthreads=0 idlethreads=2 runqueue=0 [0 0]
Hello World
SCHED 4023ms: gomaxprocs=2 idleprocs=2 threads=4 spinningthreads=0 idlethreads=2 runqueue=0 [0 0]
Hello World
  • SCHED：调试信息输出标志字符串，代表本行是 goroutine 调度器的输出；
  • 0ms：即从程序启动到输出这行日志的时间；
  • gomaxprocs: P的数量，本例有2个 P, 因为默认的 P 的属性是和 cpu 核心数量默认一致，当然也可以通过 GOMAXPROCS 来设置；
  • idleprocs: 处于idle状态的P的数量；通过 gomaxprocs 和 idleprocs 的差值，我们就可知道执行 go 代码的 P 的数量；
  • threads: os threads/M的数量，包含 scheduler 使用 m 数量，加上 runtime 自用的类似 sysmon 这样的 thread 的数量；
  • spinningthreads: 处于自旋状态的 os thread 数量；
  • idlethread: 处 idle 状态的 os thread 的数量；
  • runqueue=0： Scheduler 全局队列中 G 的数量；
  • [0 0]: 分别为2个 P 的 local queue 中的 G 的数量。

三、Go调度器调度场景过程全解析

(1)场景1

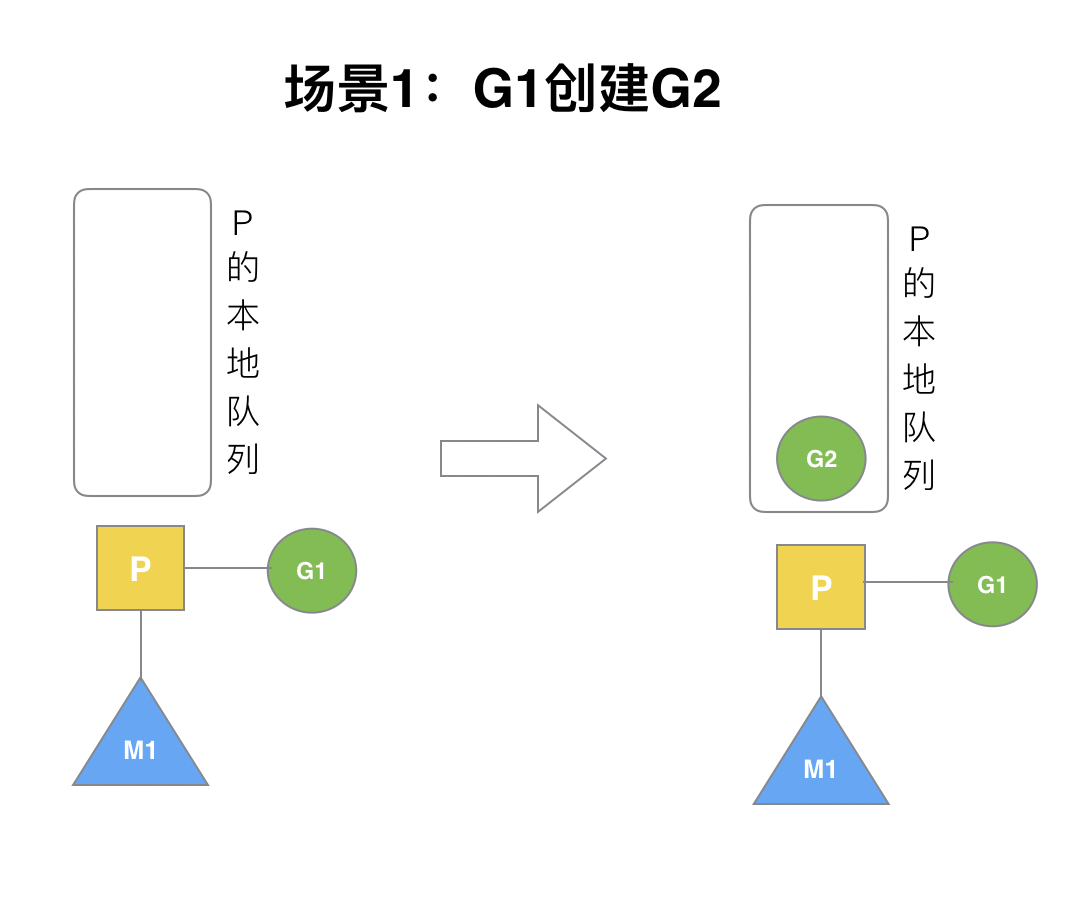

P 拥有代运行的协程任务 G1，M1 线程获取 P 后开始运行 G1

G1 使用go func()创建了 G2， G2 优先加入到 P1 的本地队列。

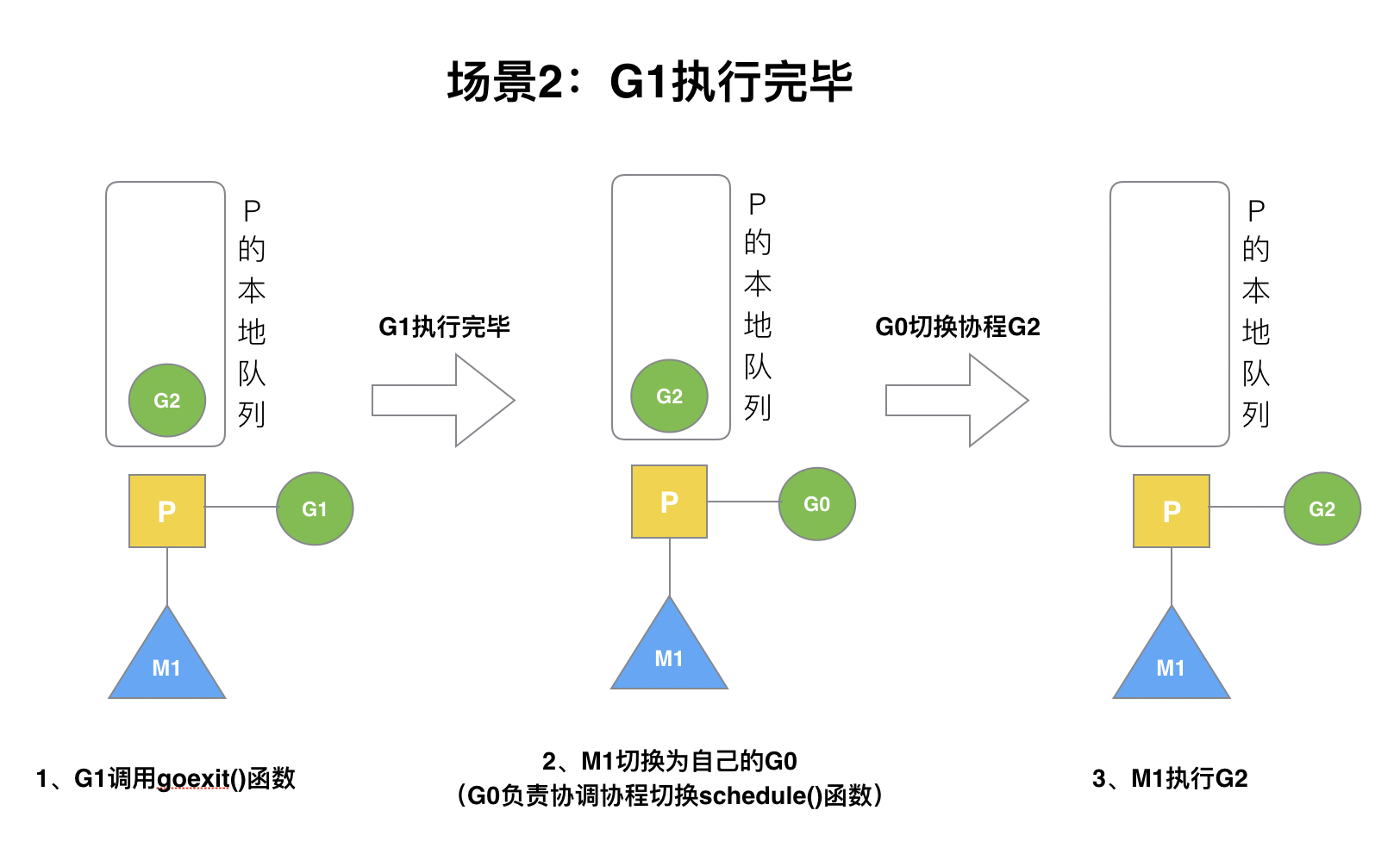

G1 运行完成后(函数：goexit)，M 上运行的 goroutine 切换为 G0

G0 负责调度时协程的切换（函数：schedule）

从 P 的本地队列取 G2，从 G0 切换到 G2，并开始运行 G2 (函数：execute),实现了线程 M1 的复用。

(2)场景2

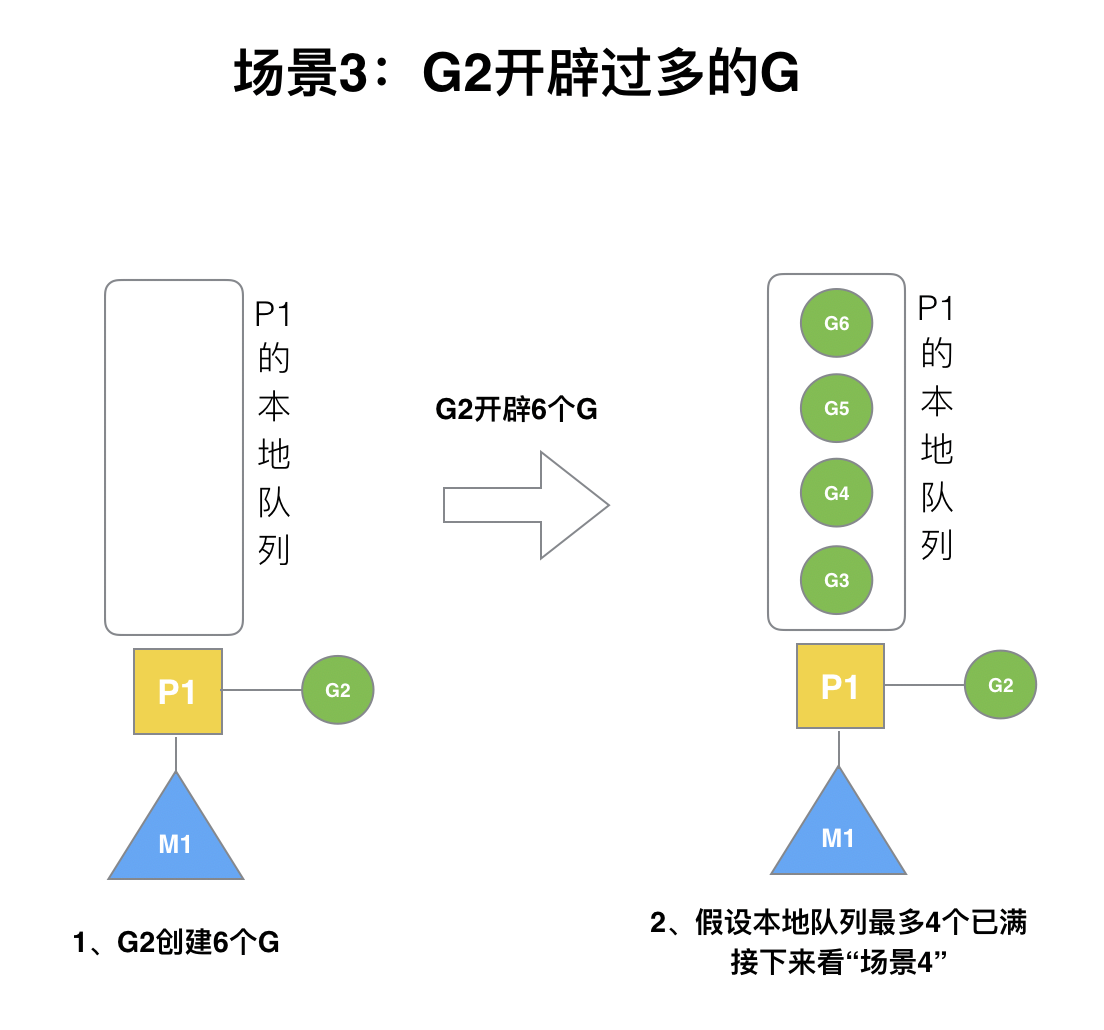

假设每个 P 的本地队列只能存 4个G。

G2 要创建了6个G，前4个G（G3, G4, G5,G6）已经加入 p1 的本地队列，p1 本地队列满了。

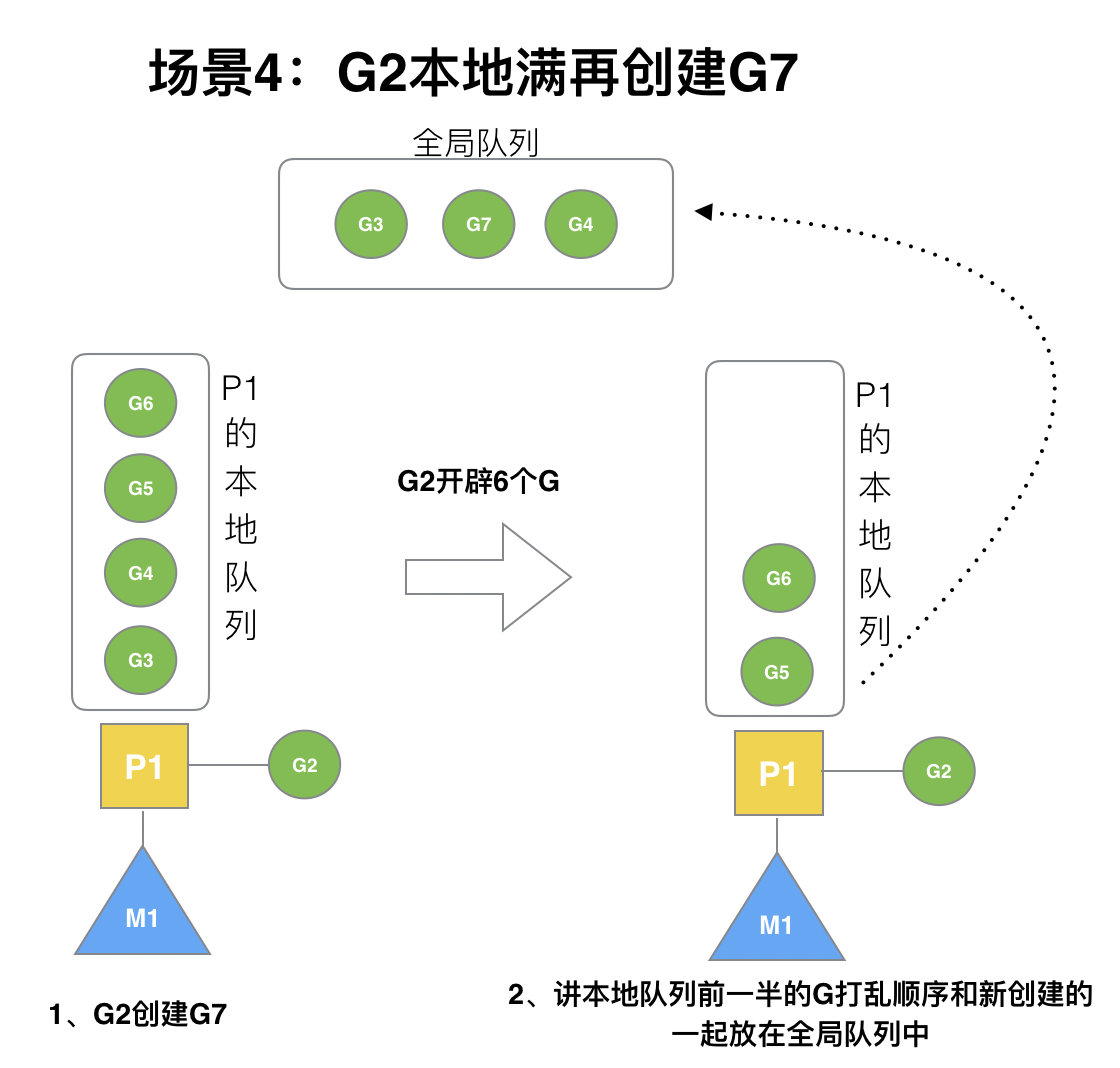

G2 在创建 G7 的时候，发现 P1 的本地队列已满，需要执行负载均衡

把 P1 中本地队列中前一半的 G，还有新创建 G 转移到全局队列

（实现中并不一定是新的 G，如果 G 是 G2 之后就执行的，会被保存在本地队列，

利用某个老的 G 替换新 G 加入全局队列）

这些 G 被转移到全局队列时，会被打乱顺序。所以 G3,G4,G7 被转移到全局队列。

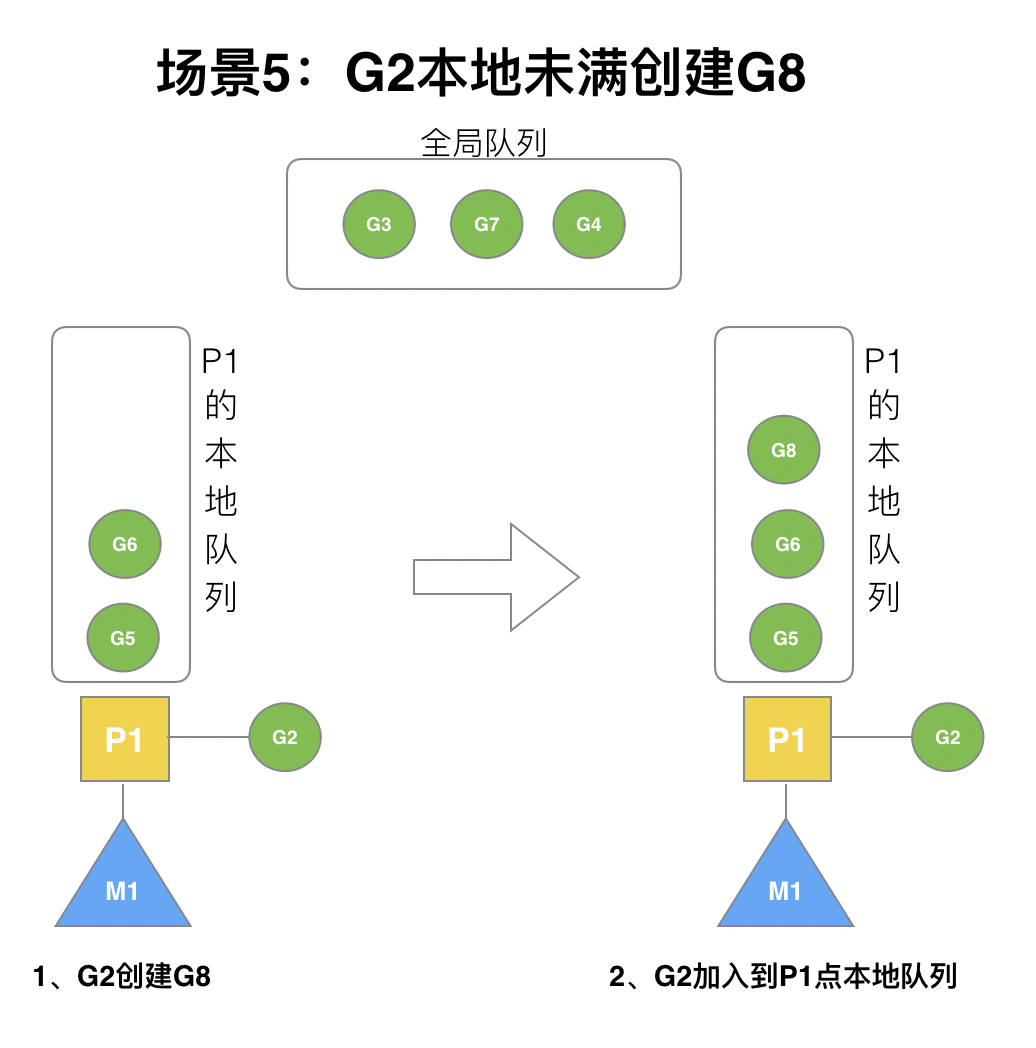

G2 创建 G8 时，P1 的本地队列未满，所以 G8 会被加入到 P1 的本地队列。

G8 加入到 P1 点本地队列的原因:

P1 此时在与 M1 绑定，而 G2 此时是 M1 在执行

所以 G2 创建的新的 G 会优先放置到自己的M绑定的 P 上

(3)场景3

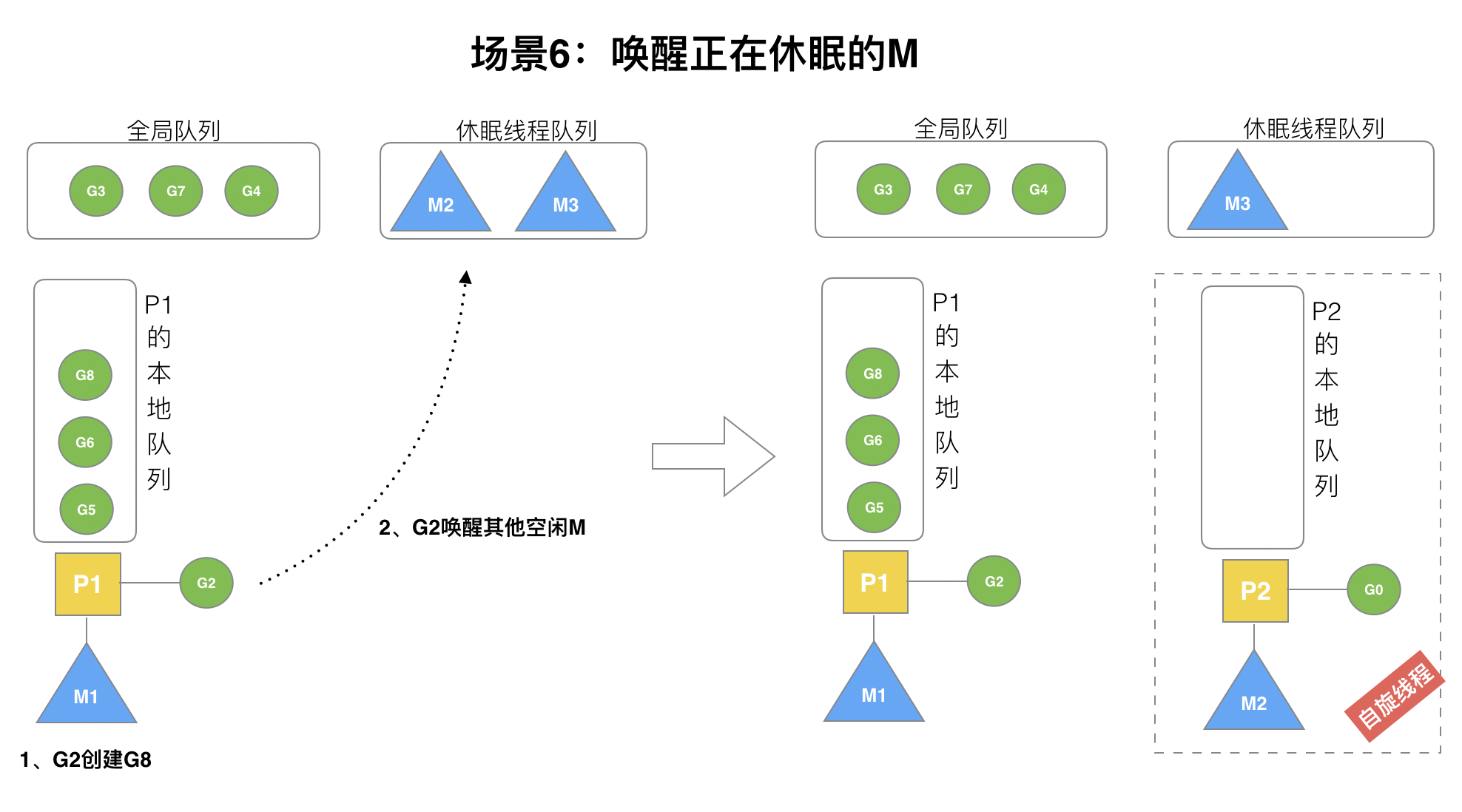

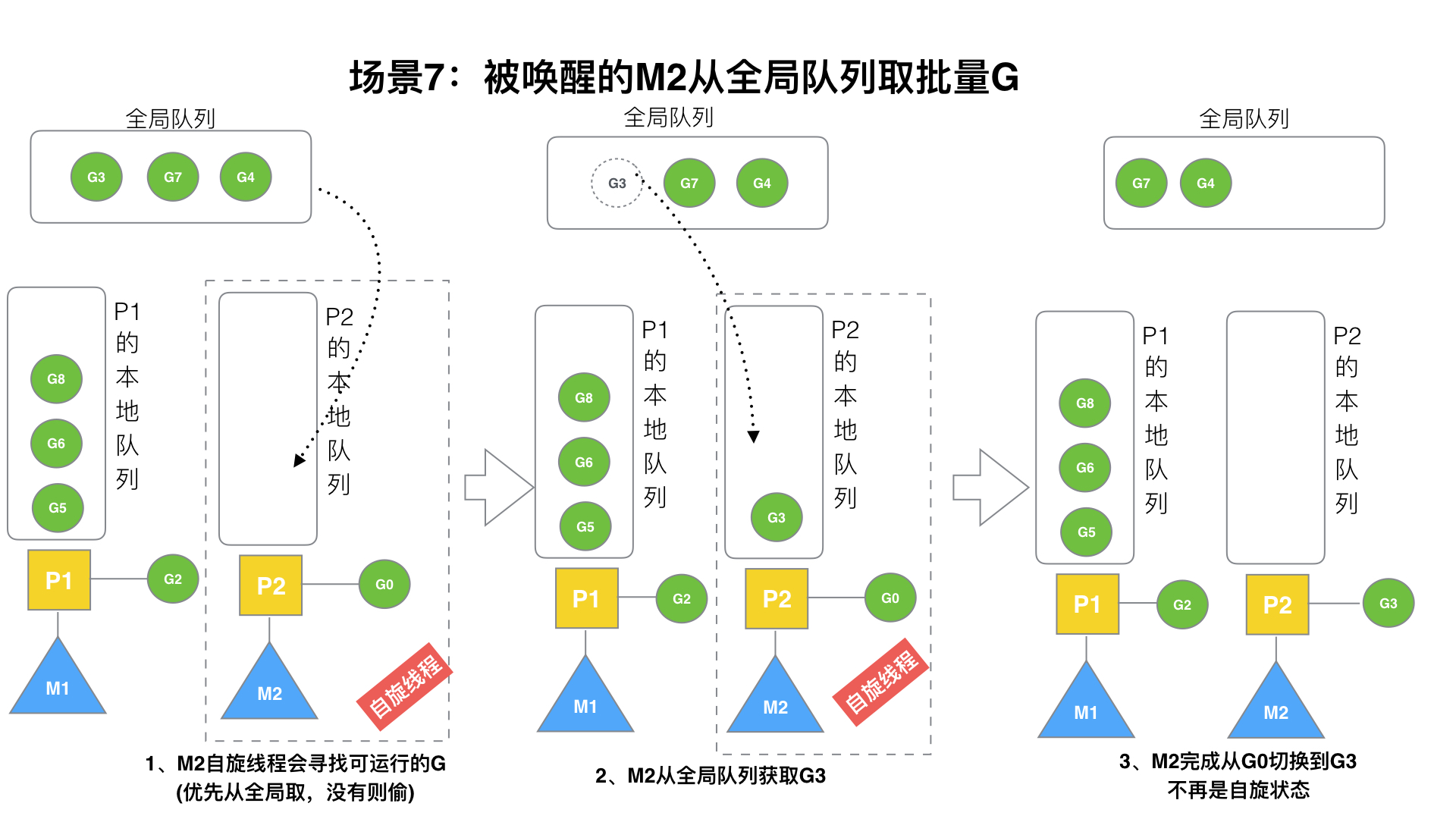

在创建 G 时，运行的 G 会尝试唤醒其他空闲的 P 和 M 组合去执行。

假定 G2 唤醒了 M2，M2 绑定了 P2，并运行 G0

但 P2 本地队列没有 G，M2 此时为自旋线程（没有 G 但为运行状态的线程，不断寻找 G）

M2 首先尝试从全局队列(简称“GQ”)取一批 G 放到 P2 的本地队列（函数：findrunnable()）

M2 从全局队列取的 G 数量符合下面的公式：

n = min(len(GQ)/GOMAXPROCS + 1, len(GQ)/2)

至少从全局队列取 1个G，但每次不要从全局队列移动太多的 G 到 P 本地队列，给其他 P 留点

这是从全局队列到 P 本地队列的负载均衡。

(4)场景4

假设 G2 一直在 M1 上运行

经过2轮后，M2 已经把 G7、G4 从全局队列获取到了 P2 的本地队列并完成运行

全局队列和 P2 的本地队列都空了,如场景8图的左半部分。

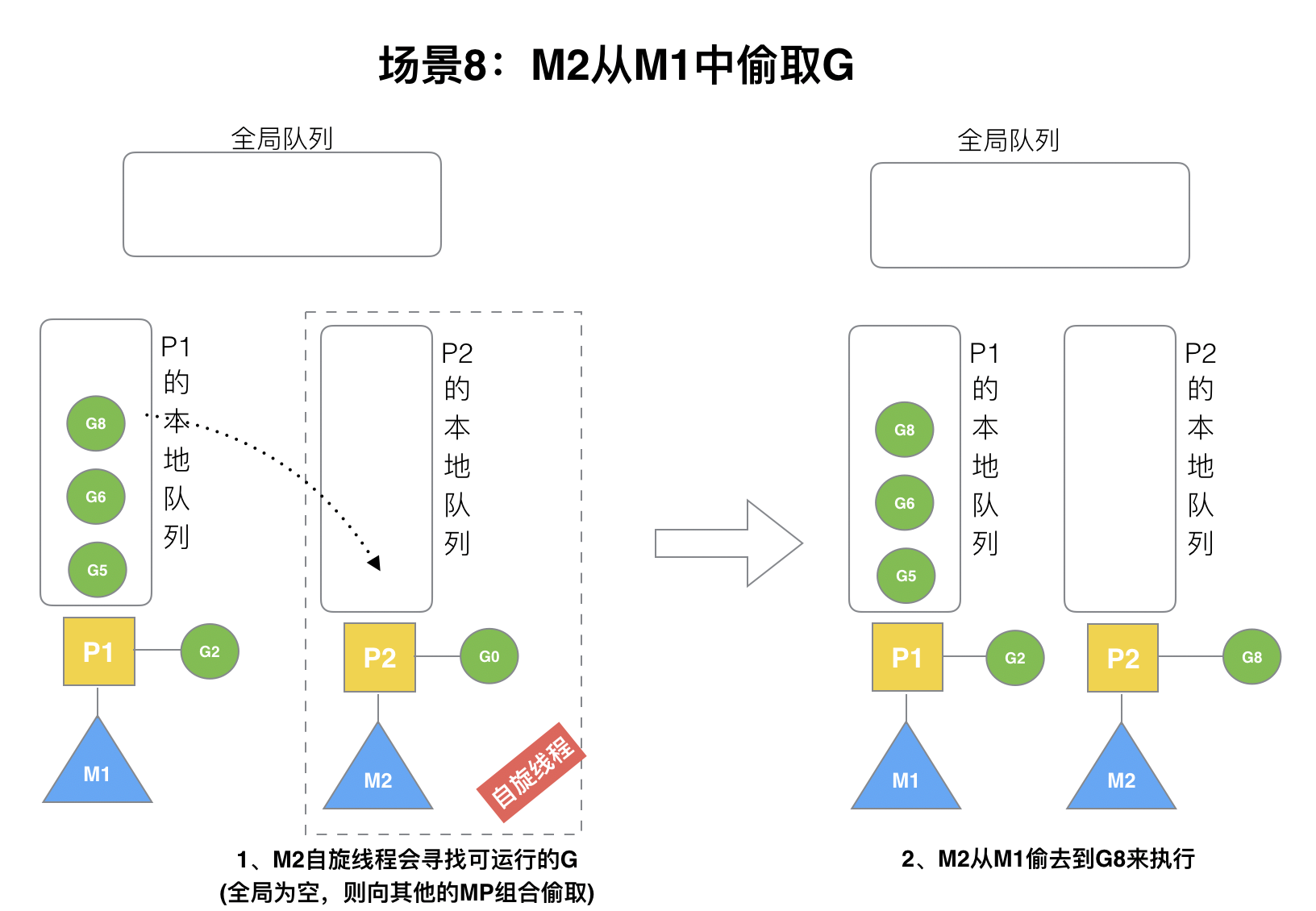

**全局队列已经没有 G，那m就要执行 work stealing(借取)

从其他有 G 的 P 哪里借取一半 G 过来，放到自己的 P 本地队列

P2 从 P1 的本地队列尾部取一半的 G，本例中一半则只有 1个G8，放到 P2 的本地队列并执行

G1 本地队列 G5、G6 已经被其他 M 运行完成

当前 M1 和 M2 分别在运行 G2 和 G8

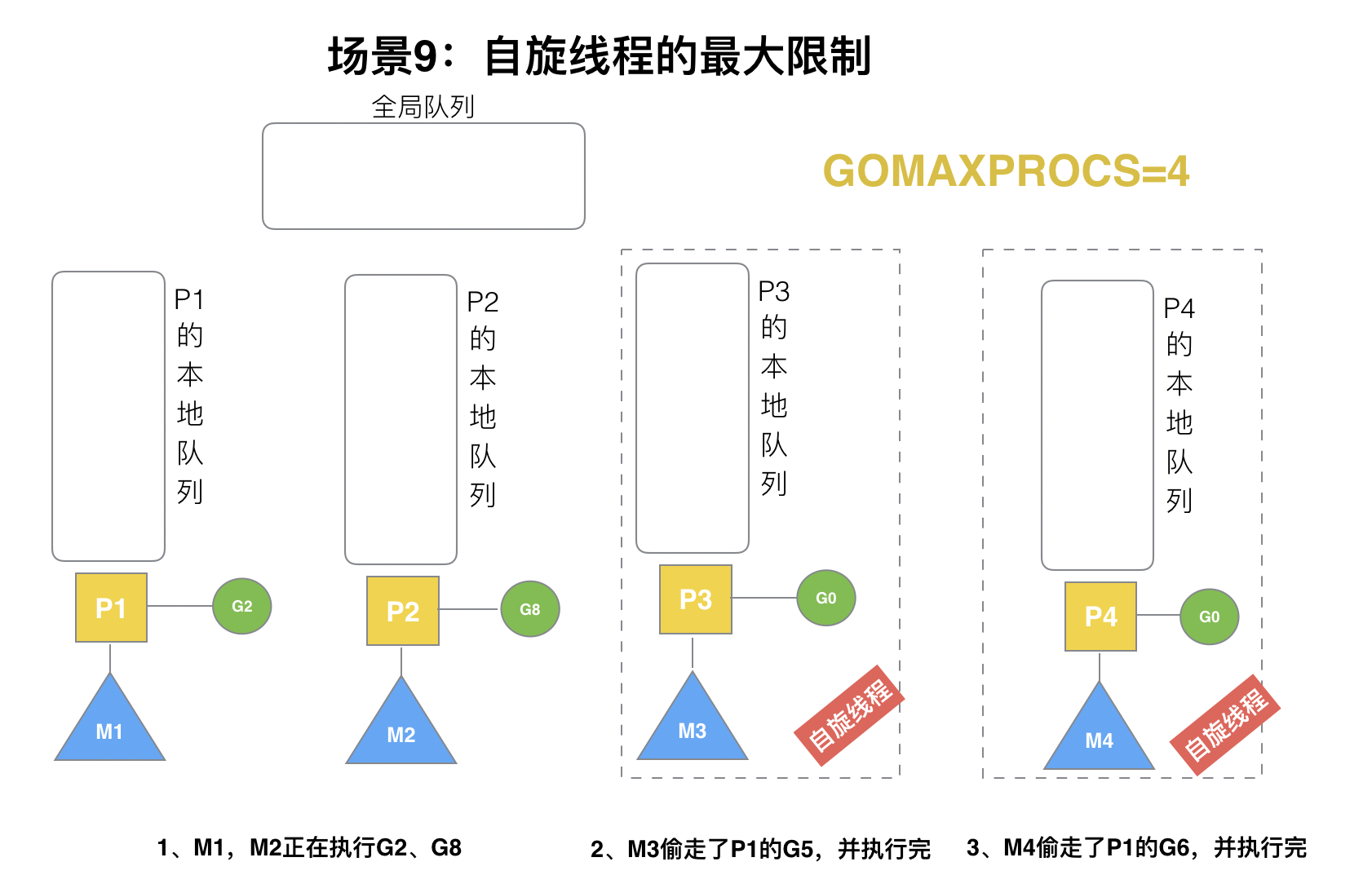

M3 和 M4 没有 goroutine 可以运行，M3 和 M4 处于自旋状态，它们不断寻找 goroutine。

为什么不销毁线程，来节约CPU资源?

因为创建和销毁CPU也会浪费时间

希望当有新 goroutine 创建时，立刻能有 M 运行它

如果销毁再新建就增加了时延，降低了效率。当然也考虑了过多的自旋线程是浪费CPU，所以系统中最多有GOMAXPROCS个自旋的线程

(5)场景5

假定当前除了 M3 和 M4 为自旋线程

还有 M5 和 M6 为空闲的线程(P 的数量应该永远是 M>=P, 大部分都是 M 在抢占需要运行的 P)

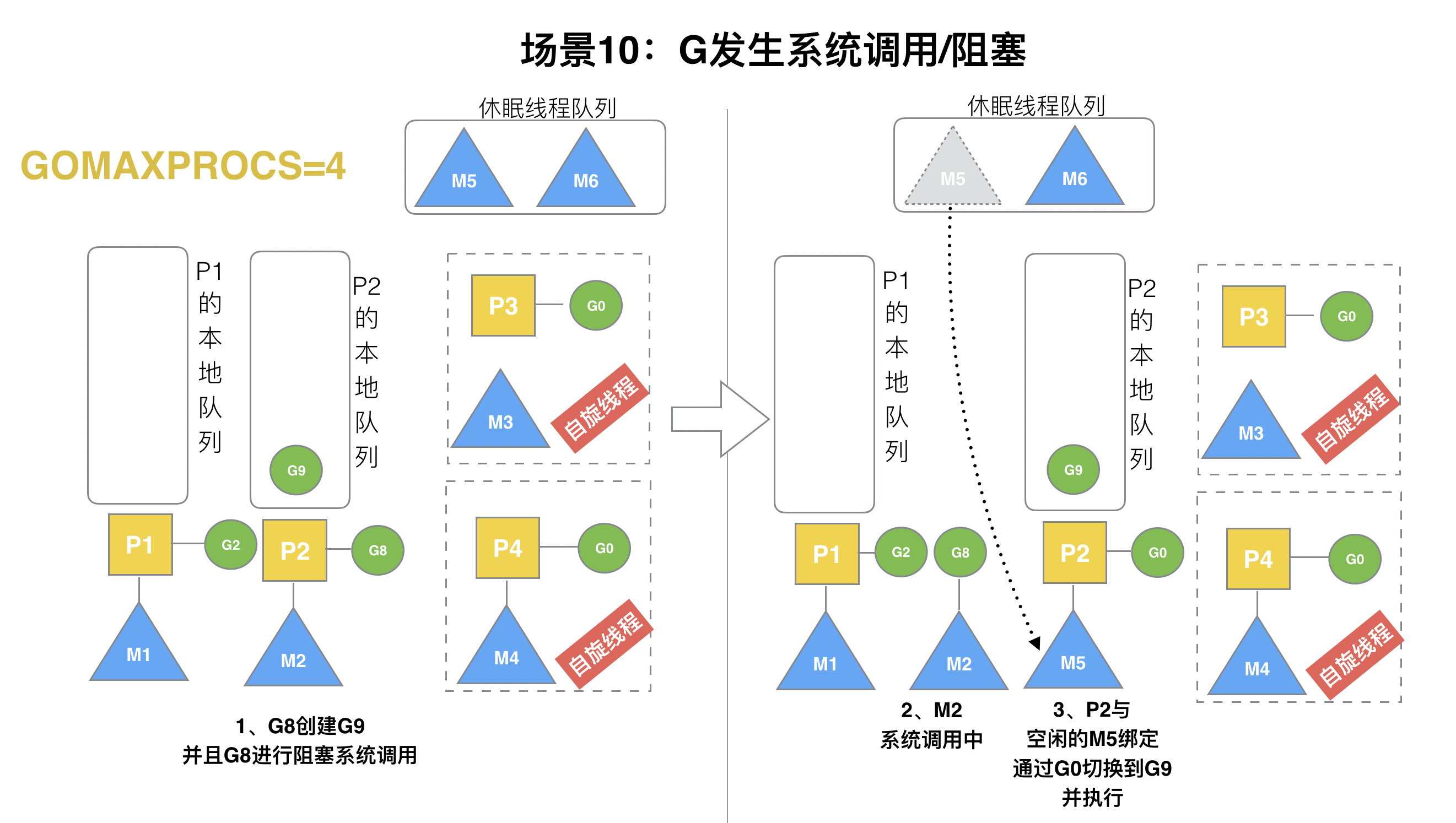

G8 创建了 G9，G8 进行了阻塞的系统调用

  • M2 和 P2 立即解绑
    • 如果 P2 本地队列有 G、全局队列有 G 或有空闲的 M，P2 会立马唤醒1个 M 和它绑定
    • 否则 P2 则会加入到空闲 P 列表，等待 M 来获取可用的 P

本场景中，P2 本地队列有 G9，可以和其他空闲的线程 M5 绑定。

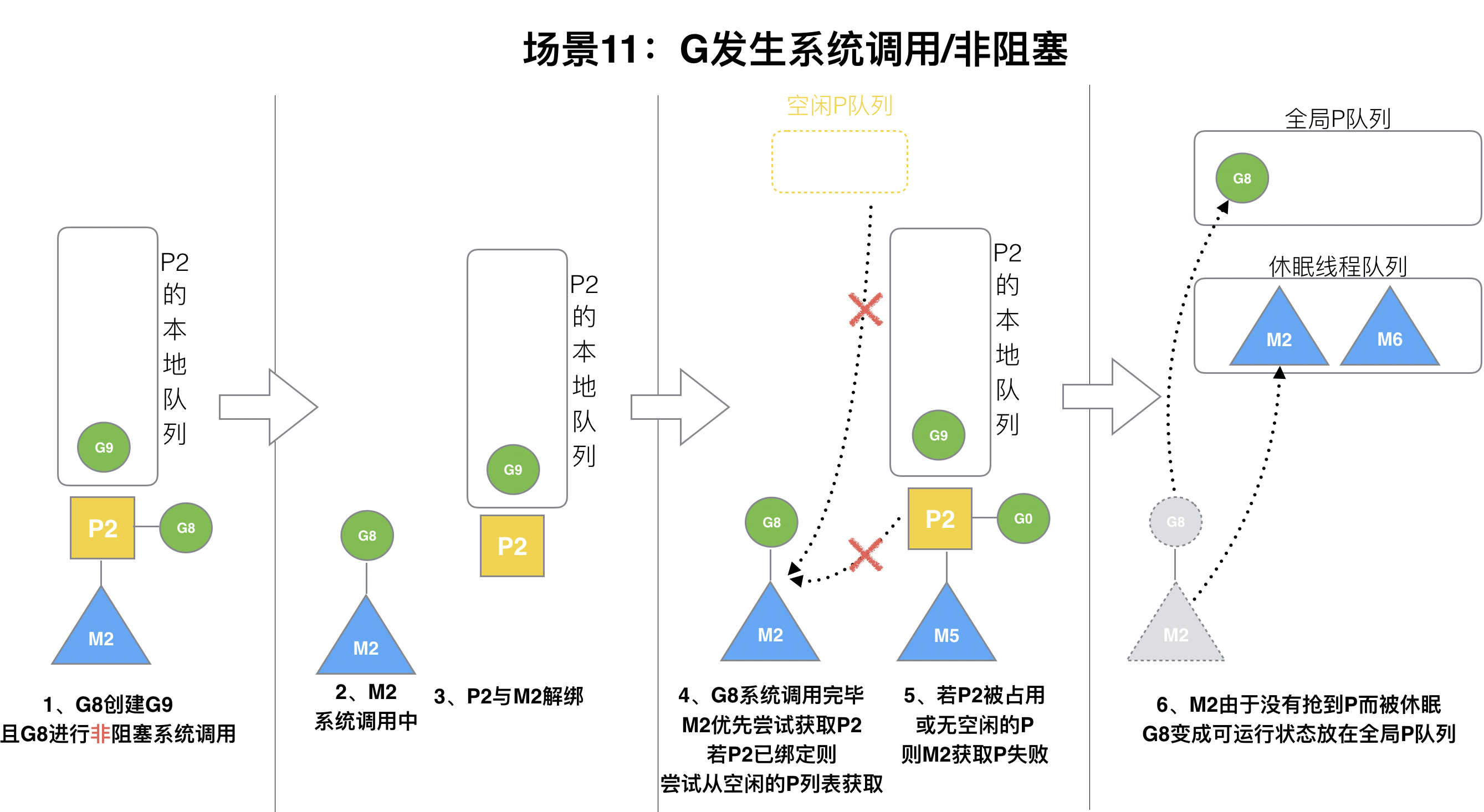

G8 创建了 G9，G8 进行了阻塞的系统调用

本场景中，P2 本地队列有 G9，可以和其他空闲的线程 M5 绑定。

M2 和 P2 会解绑，但 M2 会记住 P2，然后 G8 和 M2 进入系统调用状态

当 G8 和 M2 退出系统调用时

  • 尝试获取 P2
    • 如果无法获取，则获取空闲的 P
    • 如果没有空闲 P，G8 会被记为可运行状态，并加入到全局队列,M2 因为没有 P 的绑定而变成休眠状态(长时间休眠等待 GC 回收销毁)。

四、小结

总结，Go 调度器很轻量也很简单，足以撑起 goroutine 的调度工作，并且让 Go 具有了原生（强大）并发的能力。Go 调度本质是把大量的 goroutine 分配到少量线程上去执行，并利用多核并行，实现更强大的并发
