Tick Bitmap Index

作为开始动态交易的第一步，根据交易输入的 tokens 数量计算新的价格，根据价格计算交换后的 tick index

function swap(address recipient, bytes calldata data)
    public
    returns (int256 amount0, int256 amount1)
{
  int24 nextTick = 85184;
  ...
}

当流动性在不同的价格区间中时，我们很难简单地计算出目标 tick。 事实上，我们需要根据不同区间中的流动性来找到它。

因此，我们需要对于所有拥有流动性的 tick 建立一个索引， 之后使用这个索引来寻找 tick 直到“填满”当前交易所需的流动性。

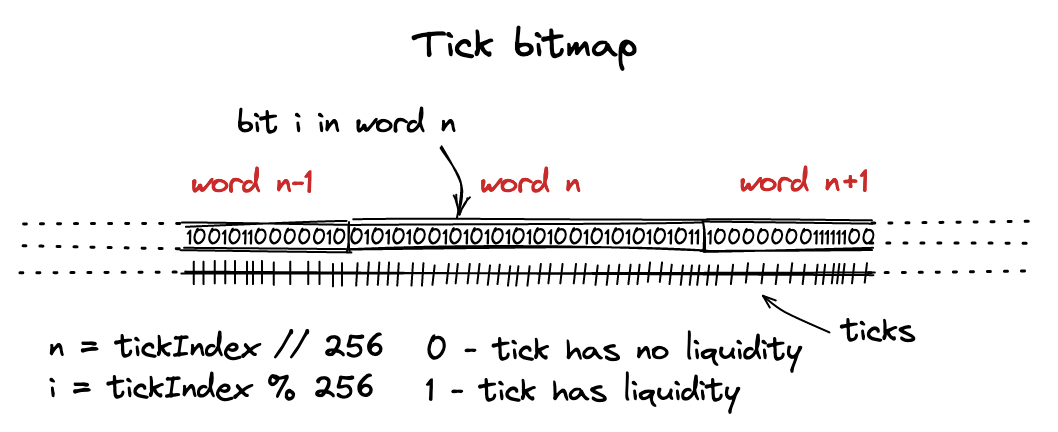

Bitmap

Bitmap 是一个用压缩的方式提供数据索引的常用数据结构。

一个 bitmap 实际上就是一个 0 和 1 构成的数组， 其中的每一位的位置和元素内容都代表某种外部的信息。

每个元素可以被看做是一个 flag：当值为 0 的时候，flag 没有被设置； 当值为 1 的时候，flag 被设置。

例如，数组 111101001101001 就是数字 31337。 这个数字需要两个字节来存储（0x7a69），而这两字节能够存储 16 个 flag（1字节=8位）。

UniswapV3 使用这个技术来存储关于 tick 初始化的信息：

也即哪个 tick 拥有流动性。当 flag 设置为(1)，对应的 tick 有流动性； 当 flag 设置为(0)，对应的 tick 没有被初始化，即没有流动性。

TickBitmap 合约

在池子合约中，tick 索引存储为一个状态变量：

contract UniswapV3Pool {
    using TickBitmap for mapping(int16 => uint256);
    mapping(int16 => uint256) public tickBitmap;
    ...
}

这里的存储方式是一个 mapping，key 的类型是 int16，value 的类型是 uint256。

数组中每个元素都对应一个 tick。为了更好地在数组中寻址，我们把数组按照字的大小划分：每个子数组为 256 位。为了找到数组中某个 tick 的位置，我们使用如下函数：

Tick.Update

在 添加流动性的时候，需要更新 ticks 上的流动性。

• 如果在当前 ticks 上首次添加流动性，该 ticks index 从 0 置为 1
• 如果移除该位置的流动性，该 ticks index 从 1 置为 0

library Tick {
    struct Info {
        bool initialized;
        uint128 liquidity;
    }

    function update(
        mapping(int24 => Tick.Info) storage self,
        int24 tick,
        uint128 liquidityDelta
    ) internal returns (bool flipped) {
        Tick.Info storage tickInfo = self[tick];
        uint128 liquidityBefore = tickInfo.liquidity;
        uint128 liquidityAfter = liquidityBefore + liquidityDelta;

        flipped = (liquidityAfter == 0) != (liquidityBefore == 0);

翻转 Tick index 的值

flipTick 这是一个 internal 函数，用于翻转 tick 的状态。它接收：

• self: 一个映射，每个 int16（word 位置）对应一个 uint256（256 bit）。
• tick: 要操作的 tick 值。
• tickSpacing: tick 的间距（确保 tick 是合法的间隔点）。

    function position(int24 tick) private pure returns (int16 wordPos, uint8 bitPos) {
    wordPos = int16(tick >> 8);
    bitPos = uint8(uint24(tick % 256));
}

/// @notice Flips the initialized state for a given tick from false to true, or vice versa
/// @param self The mapping in which to flip the tick
/// @param tick The tick to flip
/// @param tickSpacing The spacing between usable ticks
    function flipTick(
        mapping(int16 => uint256) storage self,
        int24 tick,
        int24 tickSpacing
    ) internal {
        require(tick % tickSpacing == 0); // ensure that the tick is spaced
        (int16 wordPos, uint8 bitPos) = position(tick / tickSpacing);
        uint256 mask = 1 << bitPos;
        self[wordPos] ^= mask;
    }

uint256 mask = 1 << bitPos;

构建一个掩码，只有第 bitPos 位是 1，例如 bitPos = 10，mask 就是：

000000…00010000000000 (第 10 位是 1)

self[wordPos] ^= mask;

这里是关键：

❗为什么用异或 ^=

这是为了“翻转”某一位：

• 如果原本这一位是 0（未激活），那么 0 ^ 1 = 1，变成激活；

• 如果原本这一位是 1（激活），那么 1 ^ 1 = 0，变成未激活。

即：异或操作相同为 0，不同为 1。

✅ 所以：

第一次调用：tick 被标记为激活。

第二次调用：tick 被取消激活。

可以重复切换状态。

可视化示意图（假设 wordPos = 0）：

self[0] = 0x00000000 00000000 00000000 00000000 ...
               ↑
           bitPos = 10

第一次调用: 原始为 0
self[0] ^= 0x00000000 00000000 00000000 00000400 (bit 10 = 1)
结果:      bit 10 被置为 1

第二次调用:
再次异或: 1 ^ 1 = 0
bit 10 被清除

在Words中寻找Tick的方向

接下来是通过 bitmap 索引来寻找带有流动性的 tick。

在 swap 过程中，我们需要找到现在 tick 左边或者右边的下一个有流动性的 tick。

现在使用 bitmap 索引来找到这个值, 从下面单个方向展开：

• tick 寻找方向（左 or 右）
• bit 的存储顺序（高位 or 低位）
• tick word 的排列（内存结构）

🧠 基本术语

tick：价格单位刻度。

word：Uniswap 用一个 uint256 来存储 256 个 tick 是否被初始化（二进制位：0/1）。

wordPos：tick 所在的 word。

bitPos：tick 在该 word 内的位置（0~255）。

🔁 “方向是反的”的含义

✅ 目标行为（直接理解）：

⚠️ 实际 bit 顺序问题：

在 Solidity 计算 tick_ bit_pos 的排列如下（Big-Endian)

uint256 bitmap:   [bit255  bit254  ...  bit1  bit0]
bitPos值:          ↑        ↑              ↑   ↑
tick值:         tick=511 tick=510      ... tick=256

        ← tick 增大方向 ←←←←←←←←←←←←←←←←←←←←←

也就是说：

这就导致：

计算下一个有效的Tick Index

如果当前 word 内不存在有流动性的 tick，我们将会在下一个循环中，在相邻的 word 中继续寻找。

现在让我们来实现：

function nextInitializedTickWithinOneWord(
    mapping(int16 => uint256) storage self,
    int24 tick,
    int24 tickSpacing,
    bool lte
) internal view returns (int24 next, bool initialized) {
    int24 compressed = tick / tickSpacing;
    ...

1. tick 代表现在的 tick；
2. tickSpaceing 在本章节中一直为 1；
3. lte 是一个设置方向的 flag

• 为 true 时，我们是卖出 token $x$，在右边寻找下一个 tick；
• false 时相反。

if (lte) {
    (int16 wordPos, uint8 bitPos) = position(compressed);
    uint256 mask = (1 << bitPos) - 1 + (1 << bitPos);
    uint256 masked = self[wordPos] & mask;
    ...

当卖出 token $x$ 时，我们需要：

1. 获得现在 tick 的对应位置
2. 求出一个掩码，当前位及所有右边的位为 1
3. 将掩码覆盖到当前 word 上，得出右边的所有位

    initialized = masked != 0;
    next = initialized
        ? (compressed - int24(uint24(bitPos - BitMath.mostSignificantBit(masked)))) * tickSpacing
        : (compressed - int24(uint24(bitPos))) * tickSpacing;
    ...

接下来，masked 不为 0 表示右边至少有一个 tick 对应的位为 1。如果有这样的 tick，那右边就有流动性；否则就没有（在当前 word 中）。根据结果，我们要么求出下一个有流动性的 tick 位置，或者下一个 word 的最左边一位——这让我们能够在下一个循环中搜索下一个 word 里面的有流动性的 tick。

    ...
} else {
    (int16 wordPos, uint8 bitPos) = position(compressed + 1);
    uint256 mask = ~((1 << bitPos) - 1);
    uint256 masked = self[wordPos] & mask;
    ...

类似地，当卖出 $y$ 时：

1. 获取下一个 tick 的位置；
2. 求出一个不同的掩码，当前位置所有左边的位为 1；
3. 应用这个掩码，获得左边的所有位。

同样，如果当前 word 左边没有有流动性的 tick，返回上一个 word 的最右边一位：

    ...
    initialized = masked != 0;
    // overflow/underflow is possible, but prevented externally by limiting both tickSpacing and tick
    next = initialized
        ? (compressed + 1 + int24(uint24((BitMath.leastSignificantBit(masked) - bitPos)))) * tickSpacing
        : (compressed + 1 + int24(uint24((type(uint8).max - bitPos)))) * tickSpacing;
}

这样就完成了！

正如你所见，nextInitializedTickWithinOneWord 并不一定真正找到了我们想要的 tick——它的搜索范围仅仅包括当前 word。事实上，我们并不希望在这个函数里循环遍历所有的 word，因为我们并没有传入边界的参数。这个函数会在 swap 中正确运行——我们马上就会看到。
